John Deere 648HTJ — Вспомогательное рулевое управление 540H, 548H, 640H, 648H (Прямой привод)
· 50 позиций в составе· 1 моделей

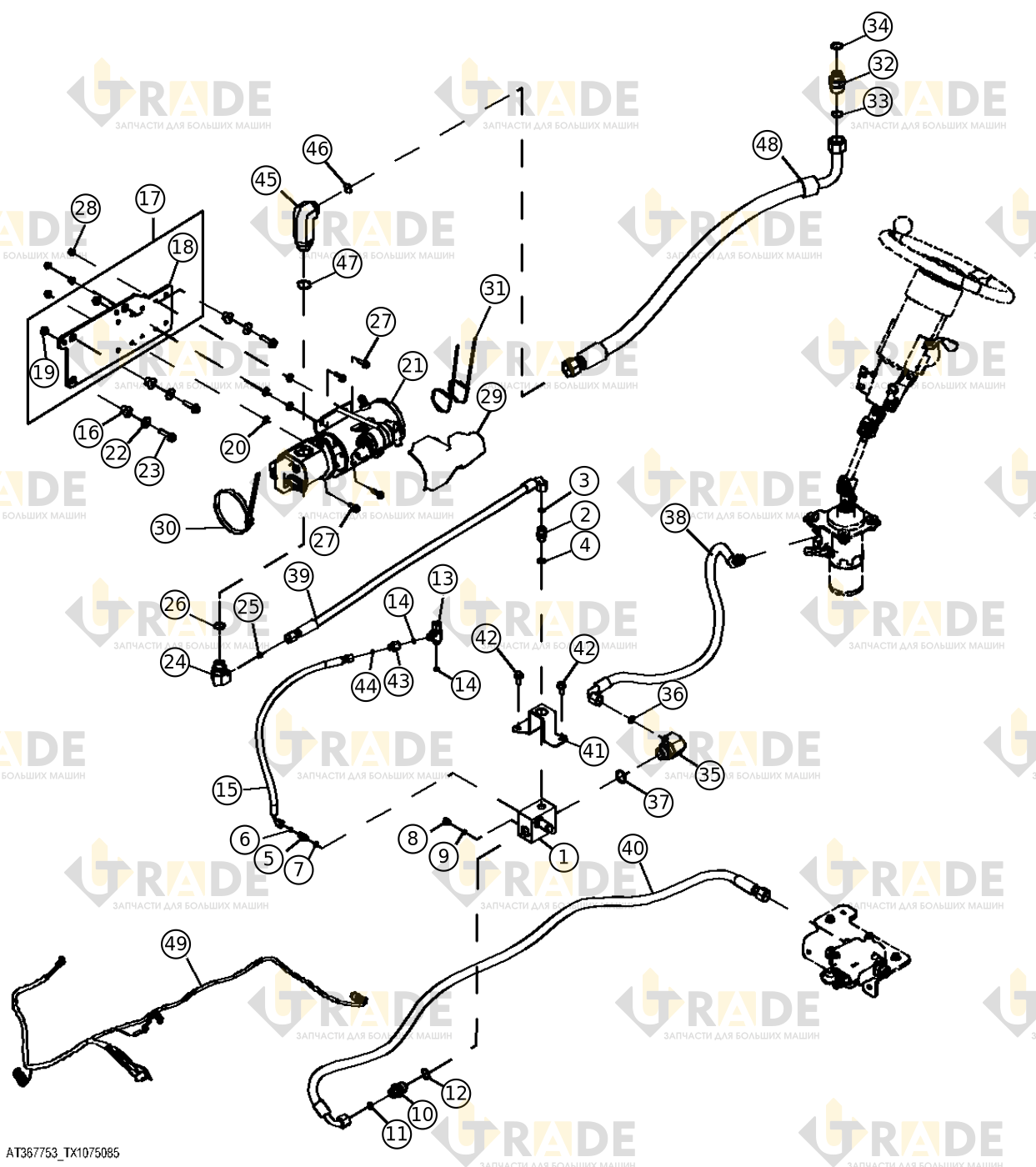

Взрыв-схема узла «Вспомогательное рулевое управление 540H, 548H, 640H, 648H (Прямой привод)» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Выключатель вторичного рулевого управления1
- Обратный клапан1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Фитинг1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг резервного рулевого управления1
- Амортизатор3
- Шайба с круглым отверстием1
- Пластина1
- Крепежная пластина насоса1
- Гексагональная гайка с фланцем, M102
- Шайба с круглым отверстием4
- Насос вторичного рулевого управления, 12 Вольт1
- Шайба с круглым отверстием3
- Винт с шестигранной головкой и фланцем, M10×403
- Отвод под 90 градусов1
Ещё 25 позиций состава и артикулы — после регистрации.
