John Deere 648HTJ — Управление пилотное (двойная функция)
· 50 позиций в составе· 1 моделей
Взрыв-схема узла «Управление пилотное (двойная функция)» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

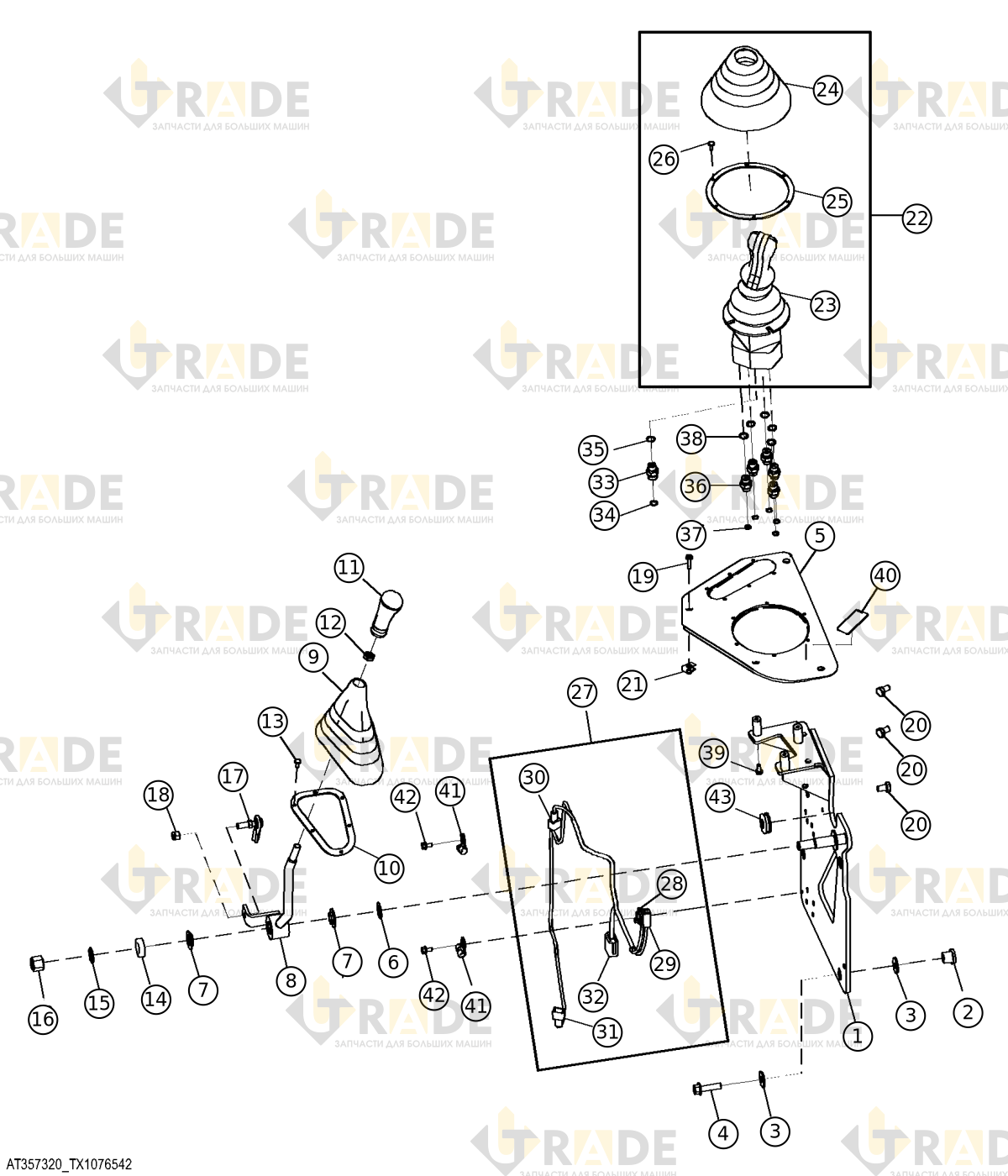

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Узел крепления клапана в сборе1
- Амортизатор4
- Шайба с круглым отверстием8
- Винт с шестигранной головкой и фланцем, M10×404
- Крышка пилотного управления1
- Плоская круглая прокладка1
- Шайба с буртом2
- Рычаг управления отвалом1
- Чехол рычага управления отвалом1
- Уплотнительное кольцо башмака отвала1
- Ручка1
- Контргайка шестигранная, M121
- Зажим крепления панели6
- Простая втулка1
- Металлическая плоская шайба с круглым отверстием1
- Шестигранная самоконтрящаяся гайка, 5/8"1
- Шаровый шарнир1
- Контргайка шестигранная, 3/8"1
- Винт самонарезающийся с самофиксацией, M6×254
- Винт с шестигранной головкой и стопорным кольцом, M10×163
- Гайка-клипса M63
- Многофункциональный контроллер1
- Жгут проводки рычага клапана пилотного управления1
- Рукоятка контроллера пилотного управления джойстика1
- Колпачок рычага пилотного управления5
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
