John Deere 648HTJ — Трубопроводы и фитинги трансмиссионного масла (прямая передача)
· 65 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы и фитинги трансмиссионного масла (прямая передача)» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

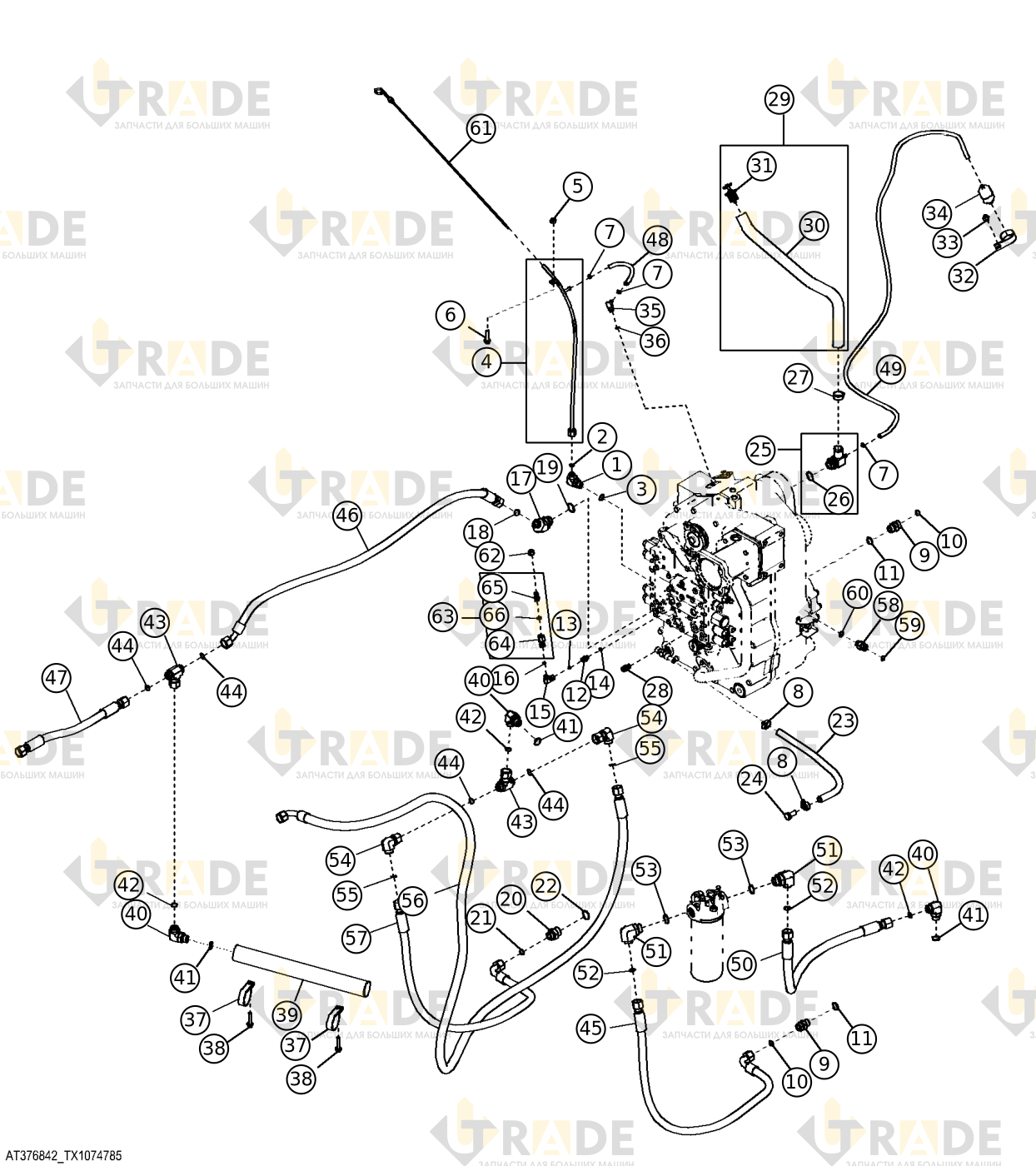

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Трубка щупа уровня масла трансмиссии1
- Гексагональная гайка с фланцем, M101
- Винт с шестигранной головкой и фланцем, M10×451
- Хомут шланга червячного типа3
- Хомут шланга червячного типа2
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Поршень цилиндра ковша1
- Уплотнительное кольцо (O-ring)1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Магистральный шланг1
- Винт с шестигранной головкой, 5/8" X 1-1/4"1
- Тройник1
- Уплотнительное кольцо (O-ring)1
- Хомут шланга червячного типа1
- Обратный клапан1
- Шланг трубки заправки трансмиссии1
- Шланг1
- Крышка заливной горловины масла1
- Хомут1
- Винт с шестигранной головкой и фланцем, M10×161
Ещё 32 позиций состава и артикулы — после регистрации.
