John Deere 648HTJ — Трубопроводы и фитинги трансмиссионного масла (гидротрансформатор)
· 108 позиций в составе· 1 моделей

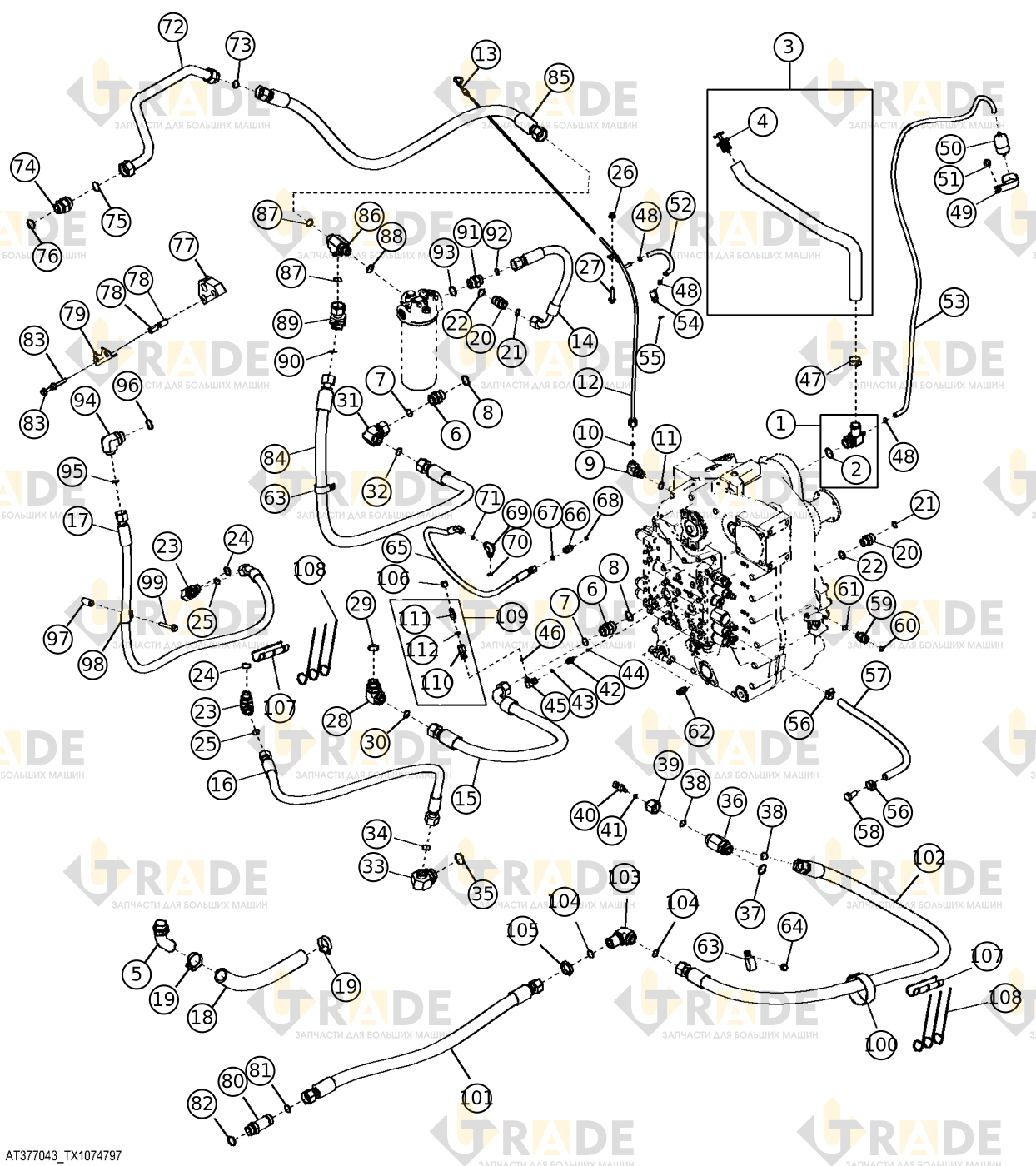

Взрыв-схема узла «Трубопроводы и фитинги трансмиссионного масла (гидротрансформатор)» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
54 из 108- Тройник1
- Уплотнительное кольцо (O-ring)1
- Шланг трубки заправки трансмиссии1
- Крышка заливной горловины масла1
- Отвод фитинговый1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Трубка щупа уровня масла трансмиссии1
- Масляный щуп трансмиссии1
- Трубопровод масла трансмиссии1
- Трубопровод масла трансмиссии1
- Трубопровод масла трансмиссии1
- Трубопровод масла трансмиссии1
- Трубопровод масла трансмиссии1
- Хомут шланга2
- Адаптер-штуцер2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Отводной адаптер2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Гексагональная гайка с фланцем, M101
- Винт с шестигранной головкой и фланцем, M10×451
- Отвод под 90 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Поршень цилиндра ковша1
- Уплотнительное кольцо круглого сечения1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо1
- Тройник1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения2
- Гидравлический фитинг1
- Датчик температуры1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Поршень цилиндра ковша1
- Уплотнительное кольцо (O-ring)1
- Хомут шланга червячного типа1
- Хомут шланга червячного типа3
- Хомут1
- Вентилятор гидробака1
- Винт с шестигранной головкой и фланцем, M10×161
- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)1
- Хомут шланга червячного типа2
Ещё 54 позиций состава и артикулы — после регистрации.
