John Deere 648HTJ — Шестерни, валы и подшипники (стандартная скорость)
· 47 позиций в составе· 1 моделей
Взрыв-схема узла «Шестерни, валы и подшипники (стандартная скорость)» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

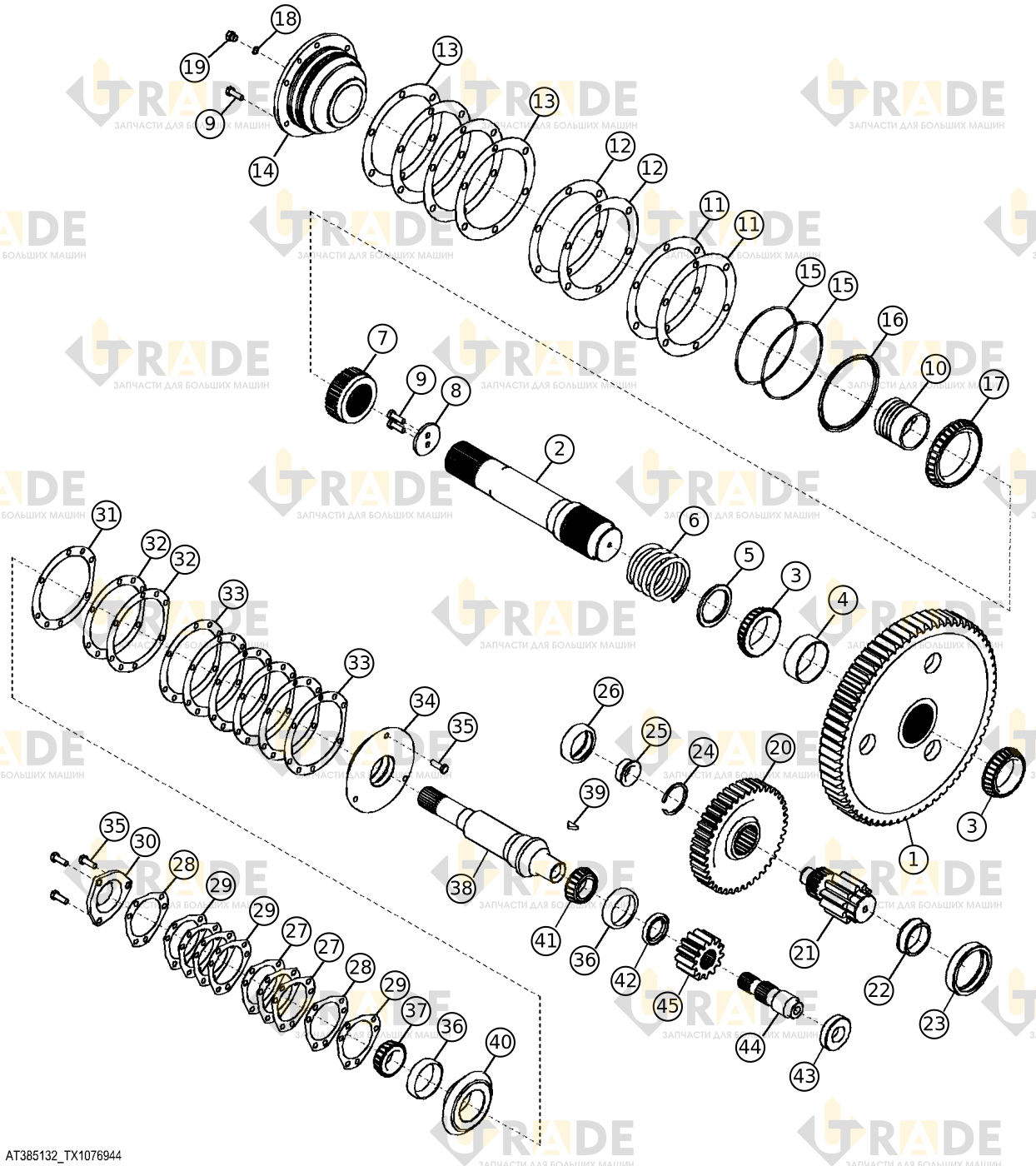

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Корончатое колесо конечной передачи, 66 зубьев1
- Вал1
- Конус подшипника2
- Втулка вала шестерни1
- Шайба с круглым отверстием1
- Пружина сжатия1
- Шестерня1
- Толерантная шайба1
- Шпилька с шестигранной головкой, M10×308
- Поршень1
- Прокладка с равномерно расположенными круглыми отверстиями2
- Прокладка с равномерно расположенными круглыми отверстиями2
- Прокладка с равномерно расположенными круглыми отверстиями4
- Корпус подшипника1
- Уплотнение уплотнительным кольцом2
- Сальник V-образного сечения1
- Конус конического роликоподшипника1
- Уплотнительное кольцо (O-ring)1
- Сливная пробка с шестигранной головкой1
- Корончатая шестерня первой ступени понижающей передачи, 40 зубьев1
- Планетарная шестерня конечной ступени редукции1
- Кольцо подшипника1
- Цилиндрический роликовый подшипник1
- Внешняя царма1
Ещё 23 позиций состава и артикулы — после регистрации.
