John Deere 648HTJ — Радиатор и кожух вентилятора 640H, 648H, 848H, гидротрансформатор, 748H, прямая передача
· 67 позиций в составе· 1 моделей
Взрыв-схема узла «Радиатор и кожух вентилятора 640H, 648H, 848H, гидротрансформатор, 748H, прямая передача» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

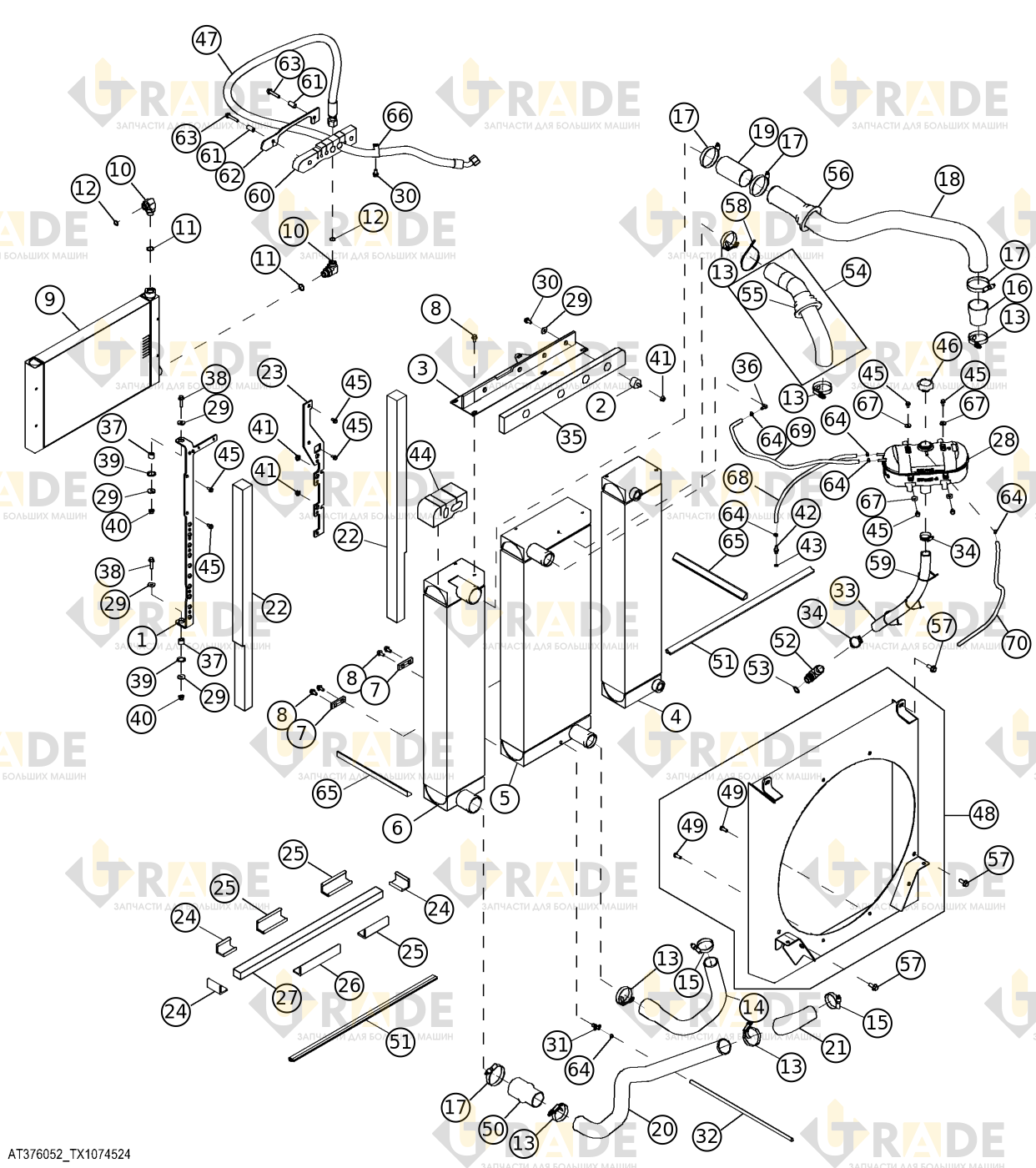

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Кронштейн крепежной пластины1
- Амортизатор4
- Кронштейн двигателя1
- Охладитель трансмиссионного масла1
- Радиатор1
- Охлаждающее устройство заряженного воздуха1
- Крепежная пластина радиатора2
- Винт с шестигранной головкой, M10×2010
- Охладитель гидравлического масла1
- Отводной адаптер2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Хомут шланга6
- Нижний шланг радиатора1
- Хомут шланга2
- Шланг выхода воздуха турбо1
- Хомут4
- Трубка воздушного потока1
- Шланг1
- Трубка воздушного потока1
- Отвод выпускного шланга радиатора1
- Боковой виброизоляционный отбойник2
- Пластина системы охлаждения1
- Амортизатор3
- Амортизатор3
- Амортизатор1
- Амортизатор1
- Напорный бак, 6 литров1
- Шайба с круглым отверстием8
- Винт с шестигранной головкой, M10×205
- Сливной клапан1
- Топливный шланг1
- Шланг охлаждающей жидкости1
- Хомут2
Ещё 33 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы 648HTJ
Блокировка дифференциала, гидравлическаяЭлектрооборудование двигателя (Tier IIIГидравлические линии и фитинги (гидротрансформатор) ( - 648226)Гидравлические линии и фитинги (гидротрансформатор) (648227 - )Гидравлические линии и фитинги (прямой привод)Гидробак с фильтрамиКомплект рычагов управления отключением на холоде коробки передачКожух радиатора и вентилятора 540H, 548H, 640H, 648H, прямой приводМуфты и тормоза лебедкиПилотный клапан захвата (двухфункциональный)Пилотный клапан захвата (однофункциональный)Полевой комплект системы рулевого управления с двумя режимами
