Caterpillar 416C — Сиденье подвесное в сборе
· 48 позиций в составе· 1 моделей

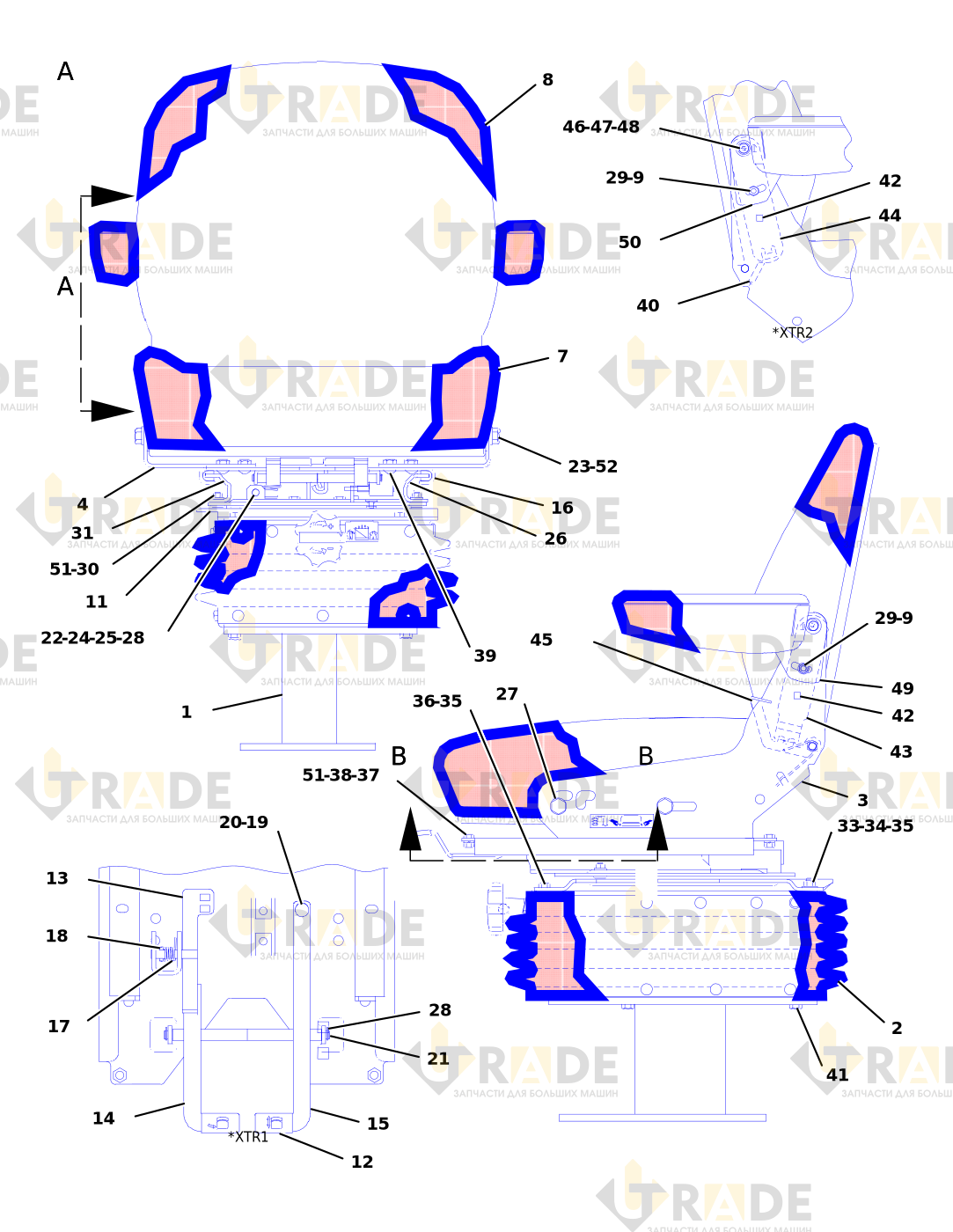

Взрыв-схема узла «Сиденье подвесное в сборе» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- ОСНОВАНИЕ В СБОРЕ1
- ГРУППА ПОДВЕСКИ - СИДЕНЬЕ1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ПОДУШКА В СБОРЕ - СИДЕНЬЕ1
- ПОДУШКА В СБОРЕ - ЗАДНЯЯ1
- ШАЙБА2
- ШАРНИР В СБОРЕ1
- КОЛПАЧОК2
- ФИКСАТОР В СБОРЕ1
- РЫЧАГ В СБОРЕ1
- РЫЧАГ ШАРНИРНОГО СОЕДИНЕНИЯ В СБОРЕ1
- ПЛАСТИНА НАПРАВЛЯЮЩЕЙ В СБОРЕ1
- ПРУЖИНА1
- ШТОК - ПРУЖИНА1
- ВАЛОК ПОЛЗУНА1
- КОЛЬЦО - СТОПОРНОЕ1
- НАПРАВЛЯЮЩИЙ ВАЛ1
- НАПРАВЛЯЮЩИЙ ВАЛ1
- БОЛТ4
- ПРУЖИНА1
- ПЛАСТИНА В СБОРЕ1
- СДВИЖНОЙ КАНАЛ1
- ЖЕСТКАЯ ШАЙБА4
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
