Caterpillar 416C — Гидравлический ручной контроль в сборе
· 52 позиций в составе· 1 моделей

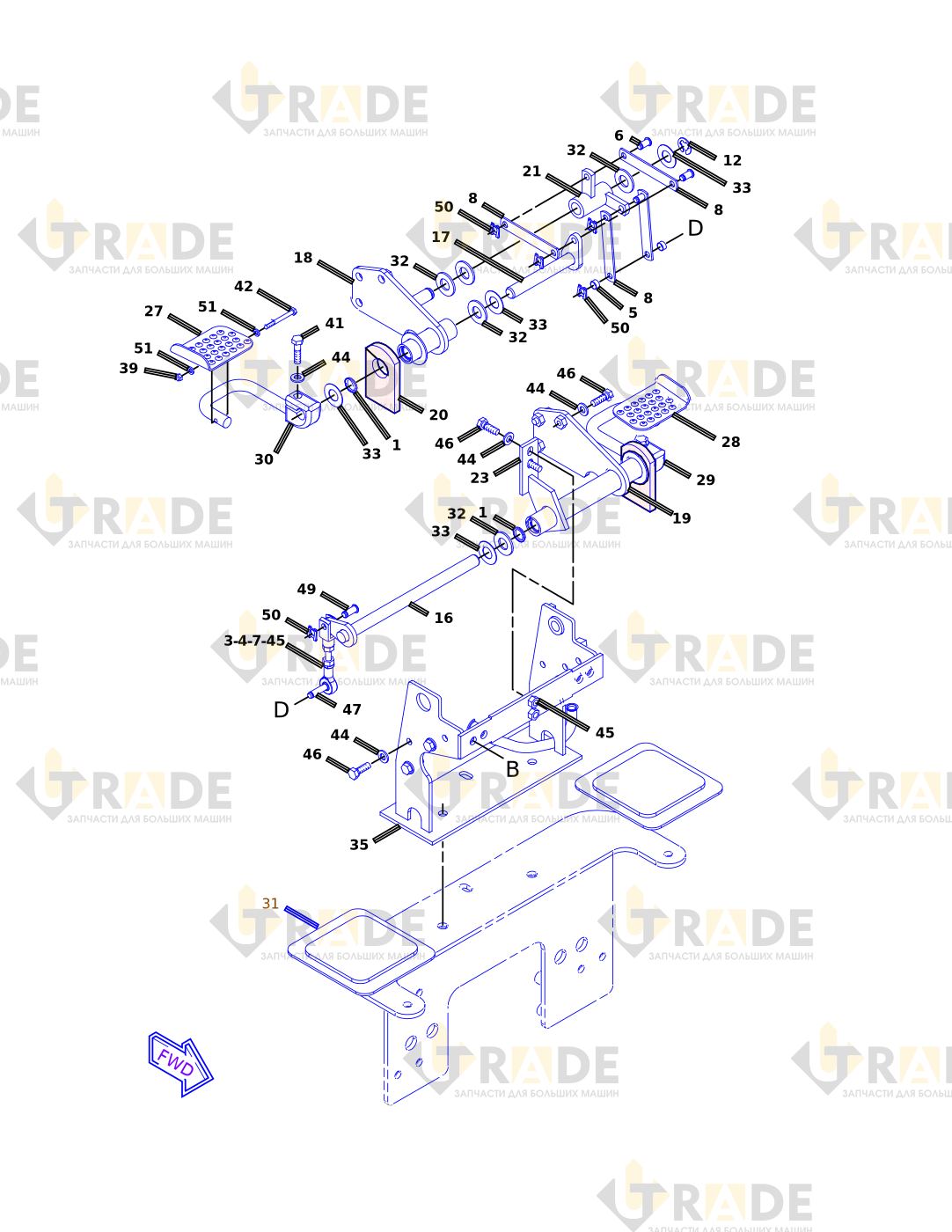

Взрыв-схема узла «Гидравлический ручной контроль в сборе» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА4
- ШАРОВОЙ ШАРНИР1
- ГОЛОВКА ШАТУНА10
- ГОЛОВКА ШАТУНА1
- ПРОКЛАДКА2
- ШТИФТ3
- ШТОК1
- ПЛАСТИНА4
- РЫЧАГ В СБОРЕ2
- ШТОК2
- КРЕПЕЖНАЯ ДЕТАЛЬ8
- КОЛЬЦО - СТОПОРНОЕ2
- ВАЛ В СБОРЕ1
- ПЛАСТИНА1
- ШТОК3
- ВАЛ В СБОРЕ1
- ВАЛ В СБОРЕ1
- ОПОРА В СБОРЕ1
- ВТУЛКА2
- ОПОРА В СБОРЕ1
- УПЛОТНЕНИЕ2
- ВТУЛКА В СБОРЕ1
- ЧЕХОЛ ГОФРИРОВАННЫЙ5
- ОПОРА В СБОРЕ1
- ПЛАСТИНА1
- ПЛАСТИНА2
