Caterpillar 416C — Насос в сборе впрыск топлива
· 120 позиций в составе· 1 моделей
Взрыв-схема узла «Насос в сборе впрыск топлива» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

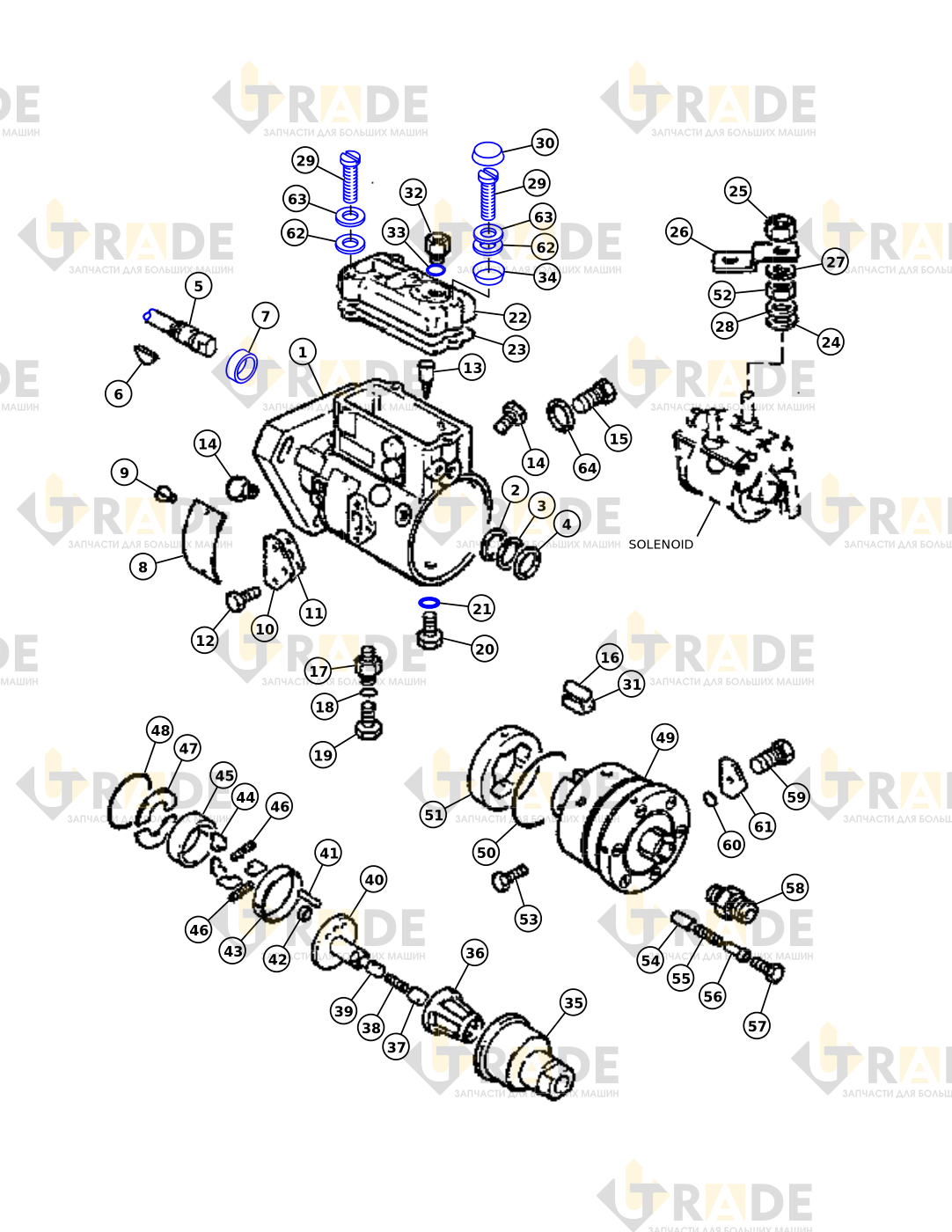

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
60 из 120- КОЖУХ1
- ШАЙБА1
- ШАЙБА1
- КОЛЬЦО1
- ВАЛ1
- ШПОНКА1
- УПЛОТНЕНИЕ2
- ПЛАСТИНА1
- БОЛТ2
- КРЫШКА1
- ПРОКЛАДКА1
- БОЛТ2
- БОЛТ1
- БОЛТ1
- БОЛТ1
- БОЛТ1
- БОЛТ1
- БОЛТ1
- БОЛТ2
- БОЛТ1
- РОЛИК2
- БОЛТ2
- УПЛОТНЕНИЕ1
- ЗАГЛУШКА1
- БОЛТ1
- УПЛОТНЕНИЕ2
- КРЫШКА1
- ПРОКЛАДКА1
- ШАЙБА2
- КОНТРГАЙКА2
- ВЫВОД2
- ШАЙБА2
- ШАЙБА2
- БОЛТ3
- КОЛПАЧОК1
- ДЕРЖАТЕЛЬ2
- РАЗЪЕМ1
- УПЛОТНЕНИЕ1
- КОЛПАЧОК1
- КОЛПАЧОК1
- СЕТКА1
- ЗАГЛУШКА1
- ПРУЖИНА1
- ПОРШЕНЬ1
- РЕГУЛЯТОР1
- ШТИФТ1
- УПЛОТНЕНИЕ1
- КОЛЬЦО1
- ОТВАЛ1
- ОБЛИЦОВКА1
- ПРУЖИНА2
- ДЕРЖАТЕЛЬ1
- УПЛОТНЕНИЕ1
- РОТОР1
- КОЛЬЦО1
- КОЛЬЦО1
- ГАЙКА2
- БОЛТ1
- КЛАПАН1
- ПРУЖИНА1
Ещё 60 позиций состава и артикулы — после регистрации.
