Caterpillar 416C — Кабина закрытая ROPS в сборе
· 48 позиций в составе· 1 моделей
Взрыв-схема узла «Кабина закрытая ROPS в сборе» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

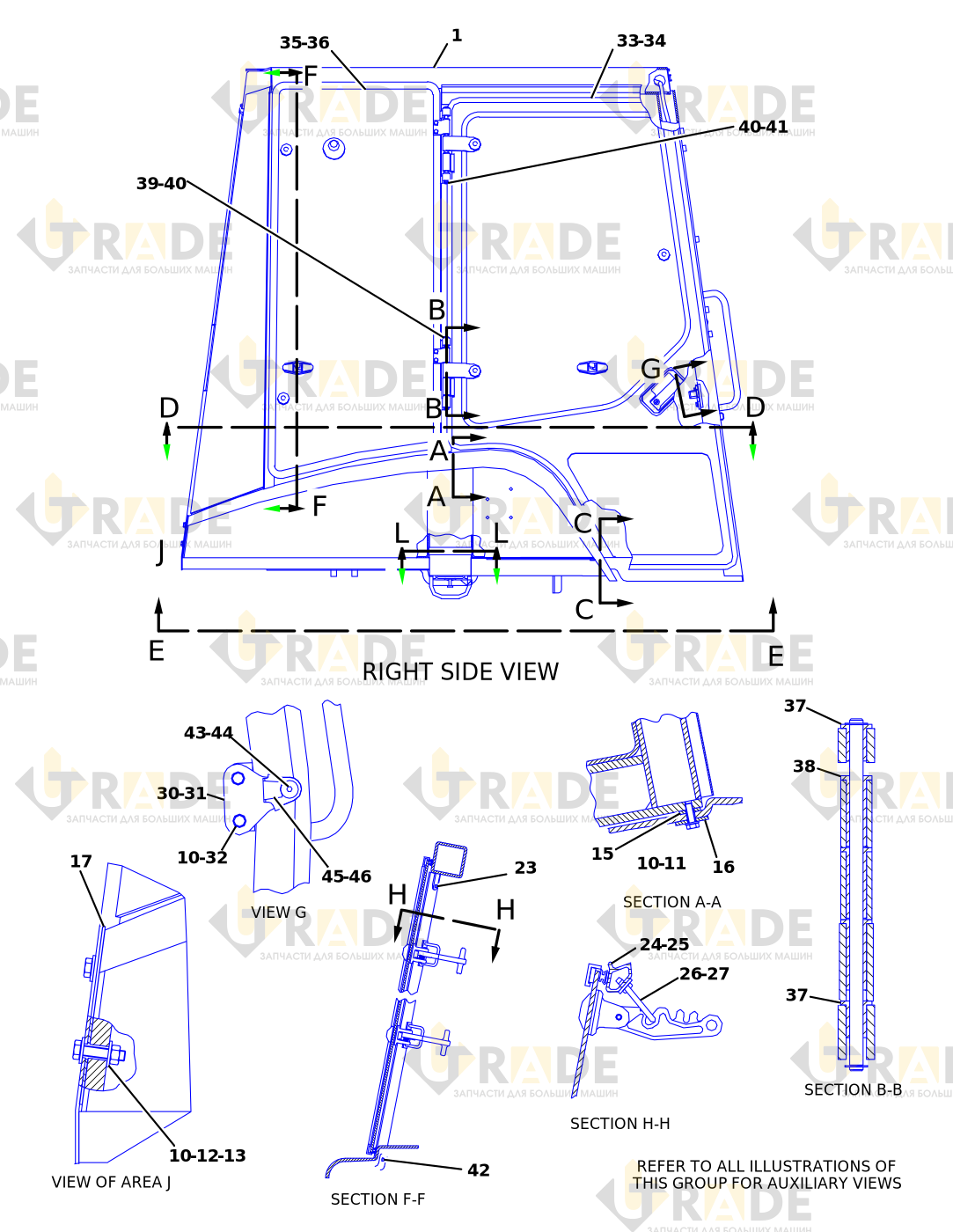

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- ГРУППА КАБИНЫ С ЗАКРЫТОЙ КОНСТРУКЦИЕЙ ROPS1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЛАТФОРМА1
- КАБЕЛЬНАЯ СТЯЖКА21
- СТЕКЛО1
- СТЕКЛО КАБИНЫ1
- СТЕКЛО КАБИНЫ1
- КРЫЛО1
- КРЫЛО1
- ЗАГЛУШКА2
- ЖЕСТКАЯ ШАЙБА31
- БОЛТ18
- БОЛТ4
- ГАЙКА5
- УПЛОТНЕНИЕ
- ШАЙБА - ПЛАСТИНЧАТАЯ2
- ПЛАСТИНА2
- ПЛАСТИНА6
- ПЛАСТИНА1
- ПЛАСТИНА1
- БОЛТ5
- Шайба4
- ГРУППА ОКОН - КАБИНА1
- ВИНТ5
- КАНАЛ В СБОРЕ1
Ещё 24 позиций состава и артикулы — после регистрации.
