Caterpillar 416C — Кондиционер воздуха в сборе
· 50 позиций в составе· 1 моделей
Взрыв-схема узла «Кондиционер воздуха в сборе» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

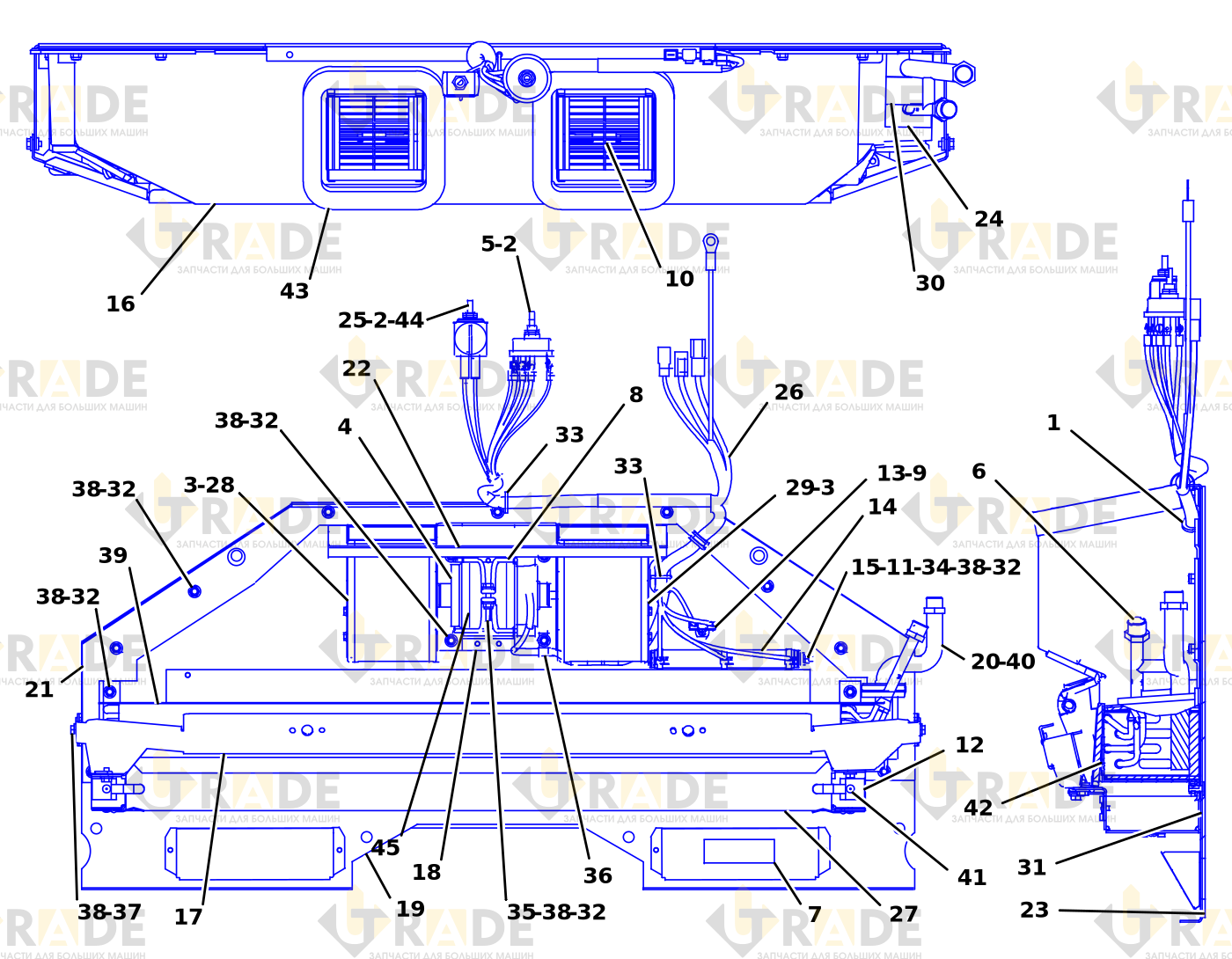

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- УПЛОТНЕНИЕ1
- ГАЙКА - ЗАЖИМНАЯ4
- ВИНТ - САМОРЕЗ4
- ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ1
- КОНТАКТ РАЗЪЕМА2
- БЛОКИРОВКА1
- УПЛОТНЕНИЕ - РОЗЕТКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВРАЩАЮЩИЙСЯ1
- ВИНТ - МАШИНА5
- ГРОВЕРНАЯ ШАЙБА5
- ОТВЕРСТИЕ КОНДИЦИОНЕРА1
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- ХОМУТ2
- ВИНТ - МАШИНА1
- КРЫЛЬЧАТКА НАГНЕТАТЕЛЬНОГО ВЕНТИЛЯТОРА В СБОРЕ2
- ШАЙБА - СПЕЦИАЛЬНАЯ2
- КРЕПЕЖНАЯ ДЕТАЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ4
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ1
- РЕЗИСТОР1
- БОЛТ1
- КРЫШКА1
- ПЛАСТИНА В СБОРЕ1
- ВЕНТИЛЯТОР САЛОНА В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ЗМЕЕВИК В СБОРЕ ИСПАРИТЕЛЯ1
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
