Caterpillar 416C — Проводка машины в сборе
· 123 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка машины в сборе» Caterpillar 416C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

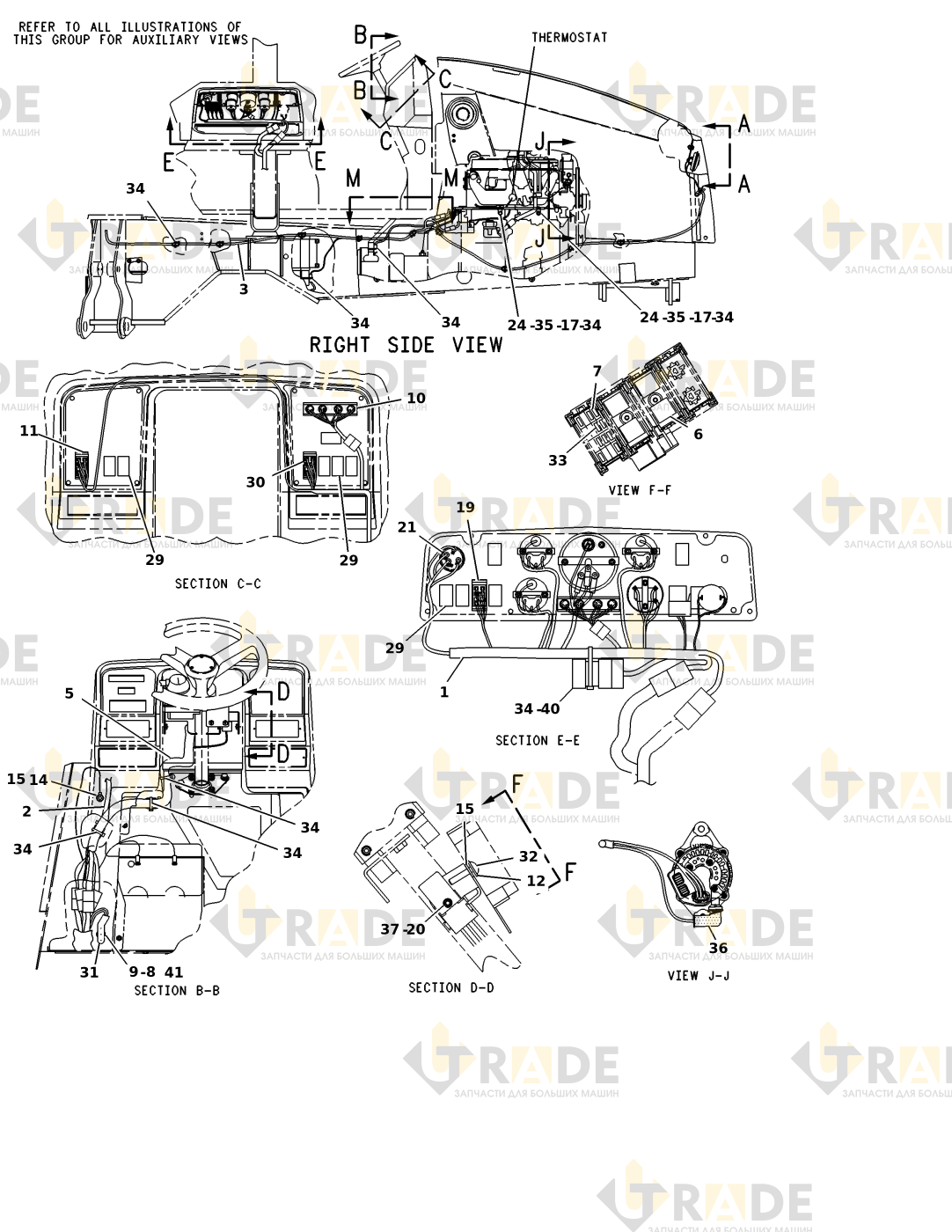

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
62 из 123- ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ1
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ4
- Комплект заглушек1
- Комплект разъемов1
- КОНТАКТ РАЗЪЕМА7
- РОЗЕТКА - РАЗЪЕМ22
- Комплект заглушек2
- КОНТАКТ3
- ВЫВОД В СБОРЕ1
- ДИОДНЫЙ ВЫПРЯМИТЕЛЬ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ9
- ПАТРОН ЛАМПЫ В СБОРЕ3
- ВТУЛКА - КЛЕММА1
- КЛЕММА - РОЗЕТКА4
- КОРПУС РЕЛЕ1
- БЛОКИРОВКА1
- РАЗЪЕМ2
- ЛЕПЕСТКОВАЯ КЛЕММА В СБОРЕ6
- ВЫВОД3
- КЛЕММА - ВИЛКА4
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КЛЕММА - ЛЕЗВИЕ5
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПАНЕЛЬ1
- Комплект разъемов1
- КЛЕММА - РОЗЕТКА1
- КАБЕЛЬНАЯ СТЯЖКА18
- КОНТАКТ РАЗЪЕМА1
- КОНТАКТ РАЗЪЕМА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - АВАРИЙНЫЙ СИГНАЛ1
- Комплект заглушек1
- Комплект заглушек1
- КЛЕММА - ВИЛКА4
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДВИГАТЕЛЬ1
- ВЫВОД1
- Комплект разъемов1
- Комплект заглушек1
- ПРОВОД В СБОРЕ3
- ПРОВОД В СБОРЕ3
- КОНТАКТ РАЗЪЕМА1
- КОРПУС РАЗЪЕМА1
- ВЫВОД3
- ЗАГЛУШКА - УПЛОТНЕНИЕ3
- КЛЕММА - ВИЛКА1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ2
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЛАТФОРМА1
- Комплект заглушек1
- РЕЛЕ В СБОРЕ1
- РАЗЪЕМ В СБОРЕ1
- КАБЕЛЬНАЯ СТЯЖКА7
- КЛЕММА - ЛЕЗВИЕ1
- РОЗЕТКА - РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ6
- КЛЕММА - РОЗЕТКА6
- КЛЕММНИК2
- КЛЕММА - ЛЕЗВИЕ6
- КЛЕММА - ЛЕЗВИЕ10
- ОСНОВАНИЕ1
- КОЛОДКА МИНИ-ПРЕДОХРАНИТЕЛЕЙ1
Ещё 61 позиций состава и артикулы — после регистрации.
