John Deere 2154D — Задний лоток кабины с задним входом
· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Задний лоток кабины с задним входом» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

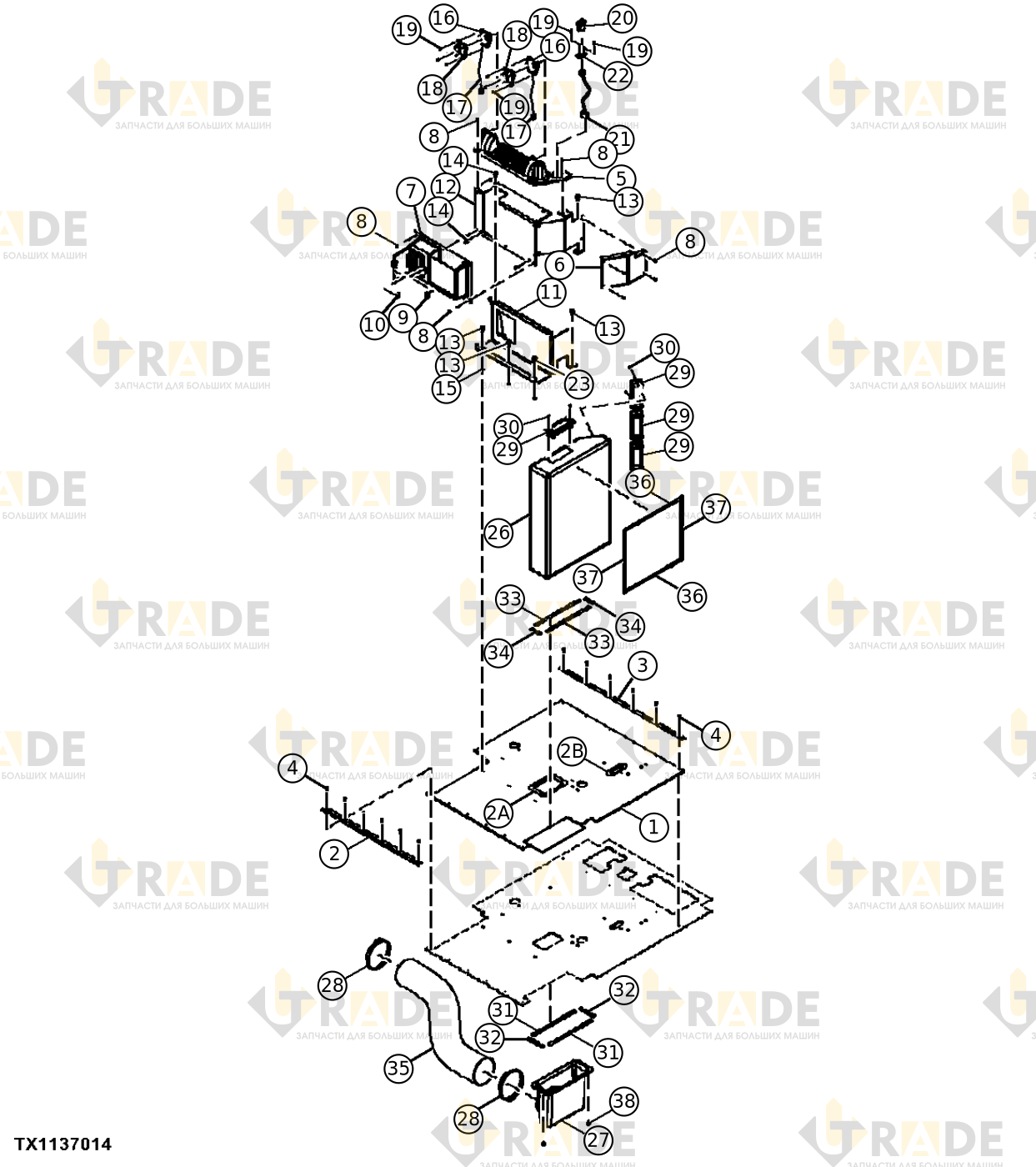

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Коврик1
- Коврик пола кабины1
- Уплотнительная лента отделки пола1
- Прокладка заднего лотка кабины с задним входом1
- Прокладка заднего лотка кабины с задним входом1
- Уплотнительная лента отделки пола1
- Болт, M4×1612
- Верхняя крышка задней консоли1
- Крышка задней консоли1
- Крышка задней консоли1
- Винт с полукруглой головкой, M6×2515
- Контргайка15
- Шайба с круглым отверстием15
- Магнитный защелкивающийся фиксатор1
- Ударник1
- Кронштейн задней консоли1
- Сварная консоль заднего кронштейна1
- Шпилька с шестигранной головкой, M10×305
- Контргайка5
- Шайба с круглым отверстием5
- Болт, M8×304
- Контргайка4
- Шайба с круглым отверстием4
- Втулка дистанционная5
- Динамик2
Ещё 24 позиций состава и артикулы — после регистрации.
