John Deere 2154D — Компрессор кондиционера, электрический конденсатор и ресивер-осушитель
· 65 позиций в составе· 1 моделей

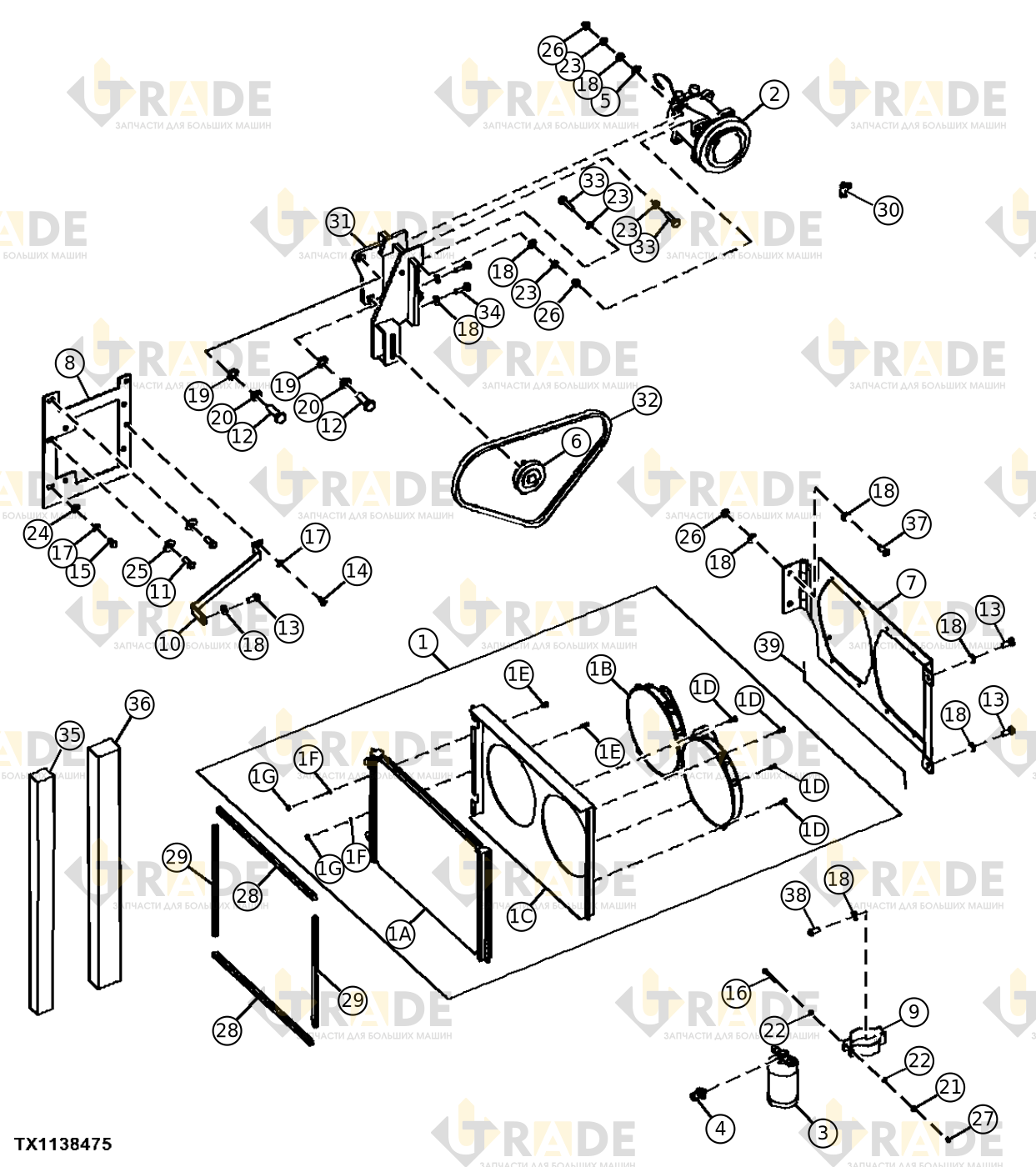

Взрыв-схема узла «Компрессор кондиционера, электрический конденсатор и ресивер-осушитель» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Конденсатор пара электрифицированный1
- Конденсатор паров1
- Радиатор кондиционера1
- Осев мотор вентилятора кабины2
- Вентилятор в сборе2
- Корпус конденсатора1
- Корпус конденсатора1
- Винт с цилиндрической головкой, 1/4" X 1/2"8
- Винт с шестигранной головкой и цилиндрической шляпкой, M6×168
- Винт с полукруглой головкой, 0.190" x 1/2"4
- Болт с шестигранной головкой, M5×126
- Контргайка4
- Шестигранная контрящаяся гайка, M104
- Гайка фланцевая шестигранная, M56
- Конденсатор паров1
- Адаптер крепления на подушку1
- Адаптер крепления на подушку1
- Винт с шестигранной головкой, M8×352
- Компрессор кондиционера1
- Сосушитель кондиционера1
- Приемосушитель1
- Реле давления1
- Комплект регулировочных шайб2
- Шкив компрессора кондиционера1
- Болт1
- Кронштейн компрессора кондиционера1
- Кронштейн компрессора кондиционера1
- Кронштейн компрессора кондиционера1
- Кронштейн осушителя1
- Кронштейн компрессора кондиционера1
- Шпилька с шестигранной головкой, M10×302
- Шестигранный винт, M16×452
- Винт с шестигранной головкой, M10×253
Ещё 32 позиций состава и артикулы — после регистрации.
