John Deere 2154D — Комплектующие гидравлического насоса
· 48 позиций в составе· 1 моделей

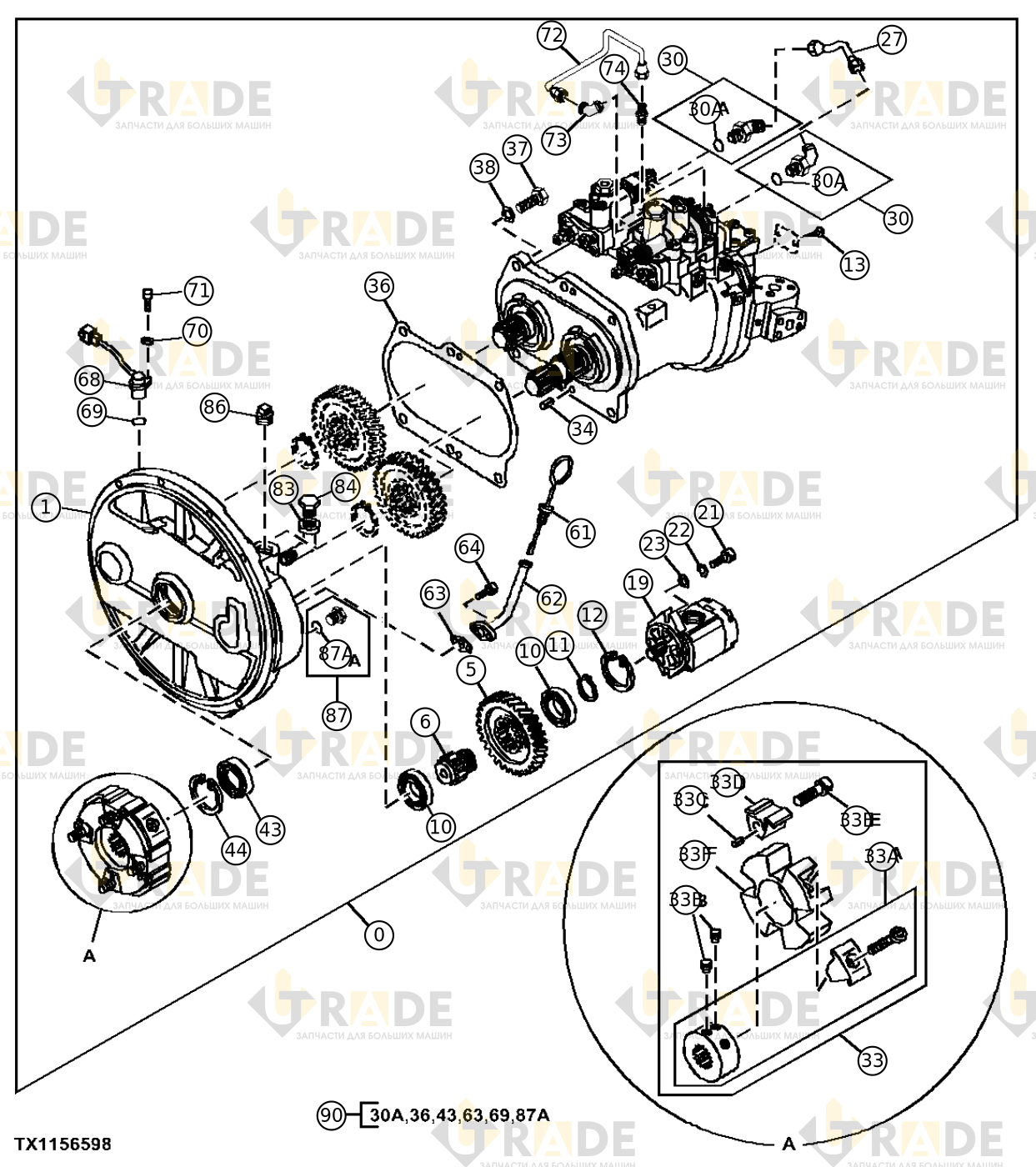

Взрыв-схема узла «Комплектующие гидравлического насоса» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Гидронасос1
- Ремонтный гидравлический насос1
- Корпус шестеренчатого механизма1
- Гидравлический насос, пилотная шестерня с косыми зубьями, 34 зуба1
- Вал шестерни1
- Шарикоподшипник2
- Внешняя царма1
- Внутреннее стопорное кольцо1
- Винт, 0.100" X 1/4"2
- Пилотный гидронасос тандемного моста1
- Винт с цилиндрической головкой, M10×302
- Контргайка2
- Металлическая шайба с круглым отверстием2
- Масляная магистраль гидронасоса1
- Трубный фитинг2
- Уплотнение1
- Муфта гидронасоса1
- Ступица1
- Пружинный штифт4
- Втулка муфты гидронасоса4
- Болт4
- Муфта гидронасоса1
- Стопорный винт2
- Пружинный штифт2
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы 2154D
Гидравлические линии гидромотора хода и заземляющей пилыГидробак (до 210314)Гидроцилиндр рукояти (компоновка лог-лоадера)Комплект системы охлажденияКомплектующие гидроцилиндра рукоятиКомпоненты блока HVAC кабины с боковым входомКомпоненты пневматического сиденья с подогревом (нижние) (с 210532)Компоненты регулятора гидронасоса 2Компрессор кондиционера, электрический конденсатор и ресивер-осушительКрышки и компоненты консоли кабины с задним входомЛевый цилиндр стрелы (конфигурация для лесопогрузчика)Левый цилиндр стрелы, конфигурация Roadbuilder, Processor
