John Deere 2154D — Комплектующие гидроцилиндра рукояти
· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Комплектующие гидроцилиндра рукояти» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

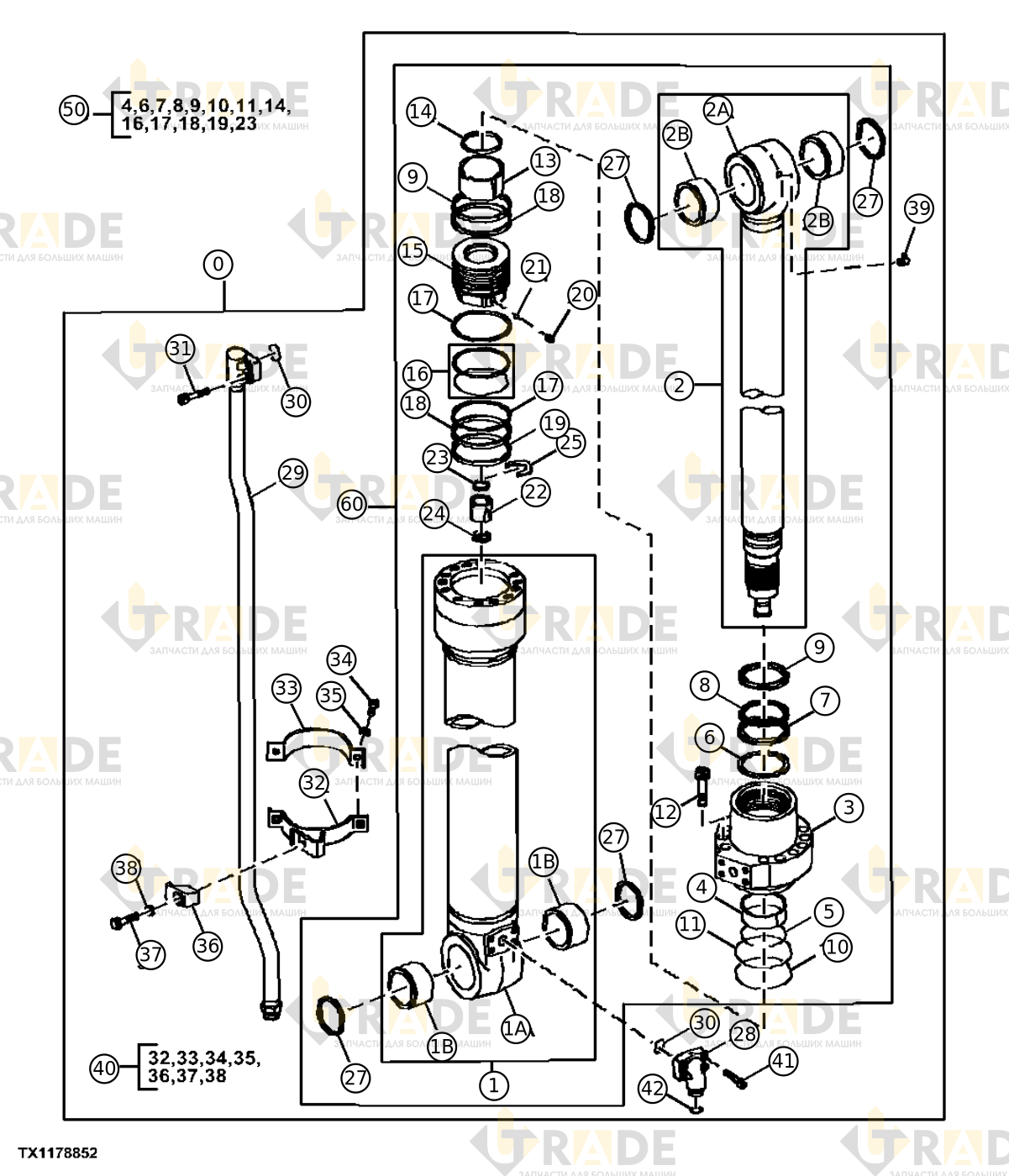

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Цилиндр1
- Гильза гидроцилиндра1
- Втулка4
- Шток1
- Шток гидроцилиндра1
- Направляющая штока гидроцилиндра1
- Втулка1
- Стопорное кольцо1
- Уплотнение гидроцилиндра1
- Уплотнение1
- Опорное кольцо цилиндра рукояти1
- Внутреннее маслосъемное кольцо1
- Уплотнительное кольцо круглого сечения1
- Опорное кольцо цилиндра рукояти1
- Винт с цилиндрической головкой, M18×8012
- Дефлекторное кольцо штока1
- Уплотнение буфера штока1
- Поршень1
- Уплотнительное кольцо в сборе1
- Опорное кольцо цилиндра рукояти2
- Кольцо2
- Опорное кольцо2
- Установочный винт без шляпки с шестигранным отверстием, M14×141
Ещё 22 позиций состава и артикулы — после регистрации.
