John Deere 2154D — Левый цилиндр стрелы (конфигурация для лесопогрузчика)
· 42 позиций в составе· 1 моделей
Взрыв-схема узла «Левый цилиндр стрелы (конфигурация для лесопогрузчика)» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

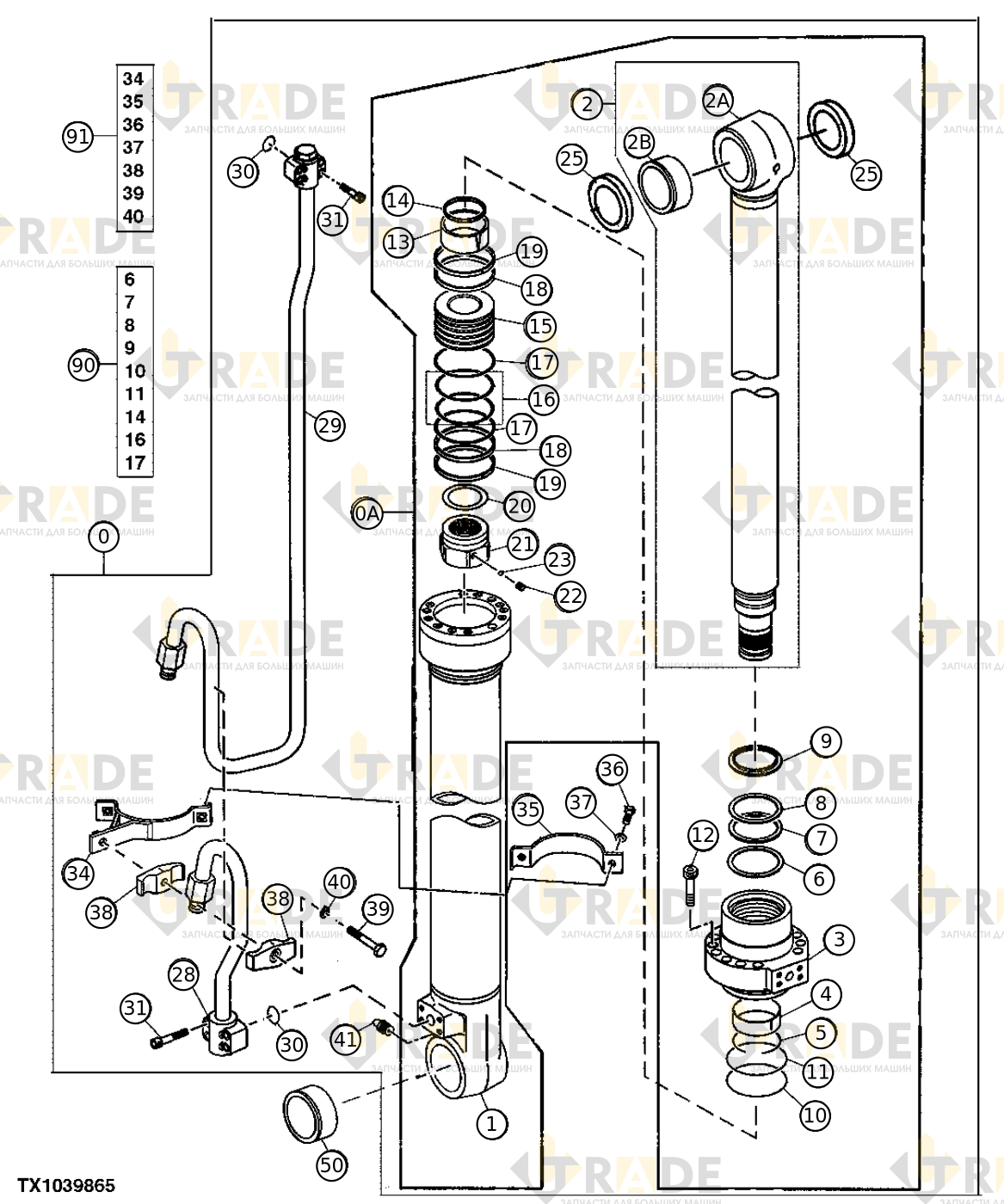

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Гидроцилиндр стрелы с трубопроводами1
- Гильза цилиндра стрелы1
- Шток гидравлического цилиндра стрелы1
- Шток гидравлического цилиндра стрелы1
- Втулка цилиндра стрелы1
- Крышка гидроцилиндра стрелы1
- Втулка1
- Стопорное кольцо1
- Уплотнение гидроцилиндра1
- Уплотнение1
- Опорное кольцо цилиндра рукояти1
- Внутреннее маслосъемное кольцо1
- Уплотнительное кольцо (O-ring)1
- Опорное кольцо цилиндра рукояти1
- Винт с цилиндрической головкой, M18×8012
- Демпферное кольцо1
- Уплотнитель буфера поршня гидроцилиндра1
- Поршень цилиндра стрелы1
- Уплотнительное кольцо в сборе1
- Опорное кольцо цилиндра рукояти2
- Кольцо2
Ещё 21 позиций состава и артикулы — после регистрации.
