John Deere 2154D — Магистрали рукояти процессора
· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Магистрали рукояти процессора» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

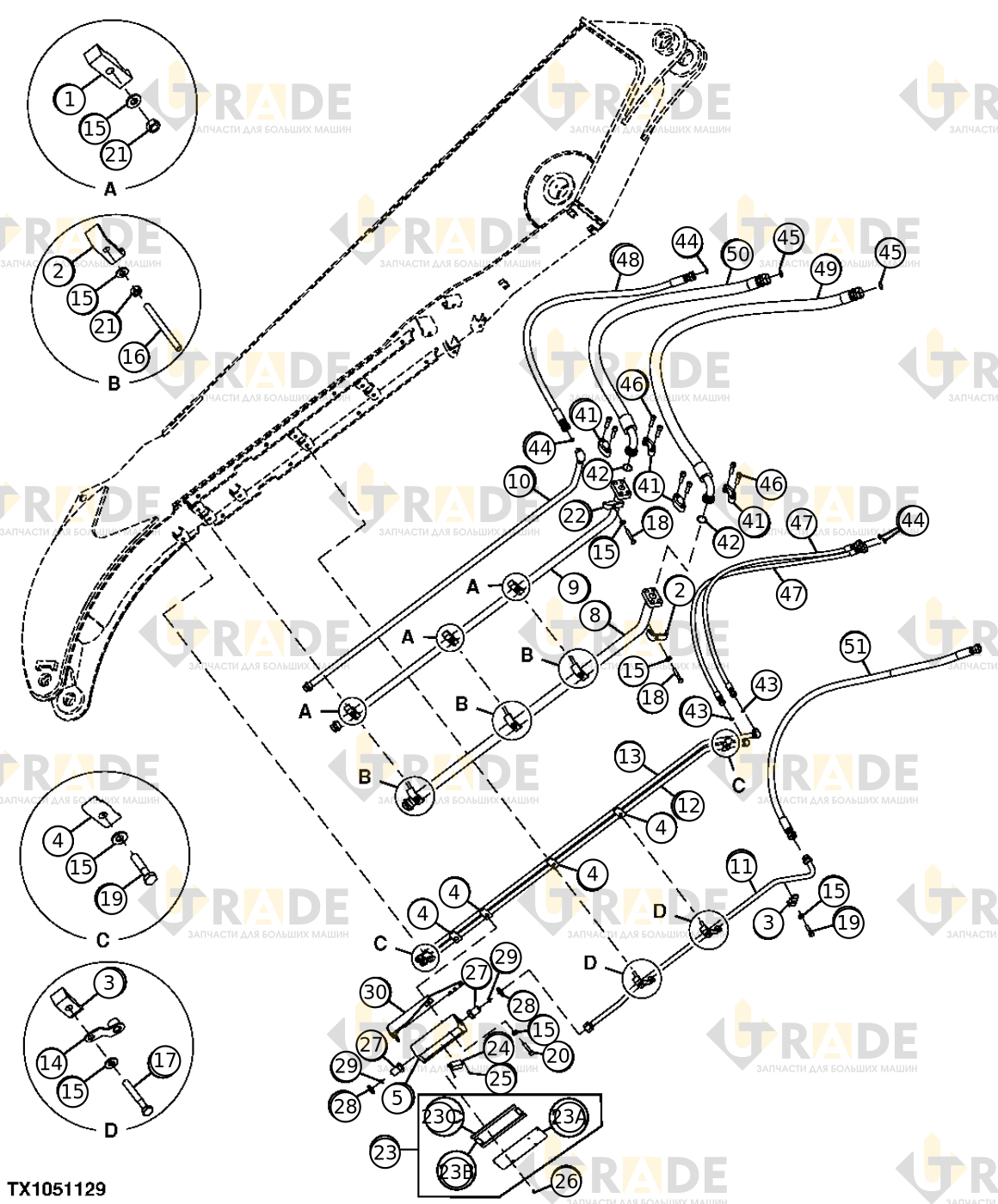

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Хомут для трубы диаметром 2 дюйма3
- Зажим приварной одинарный для трубы4
- Крепежный хомут для трубы диаметром 1 дюйм3
- Хомут для трубы диаметром 2 дюйма6
- Электрический блок1
- Трубопровод слива масла рукояти1
- Подводящий масляный трубопровод1
- Трубка слива масла гидроцилиндра рукояти1
- Электрический трубопровод рукояти1
- Трубопровод поворота рукояти1
- Трубопровод поворота рукояти1
- Сварная гайка2
- Шайба15
- Болт с шестигранной головкой, M12×1403
- Винт с шестигранной головкой, M12×852
- Винт с шестигранной головкой, M12×752
- Винт с шестигранной головкой, M12×553
- Винт с шестигранной головкой, M12×652
- Гайка стопорная шестигранная, M126
- Хомут1
- Крышка1
- Крышка1
- Резиновый уплотнительный элемент от атмосферных осадков2
Ещё 22 позиций состава и артикулы — после регистрации.
