John Deere 2154D — Левый цилиндр стрелы, конфигурация Roadbuilder, Processor
· 43 позиций в составе· 1 моделей
Взрыв-схема узла «Левый цилиндр стрелы, конфигурация Roadbuilder, Processor» John Deere 2154D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

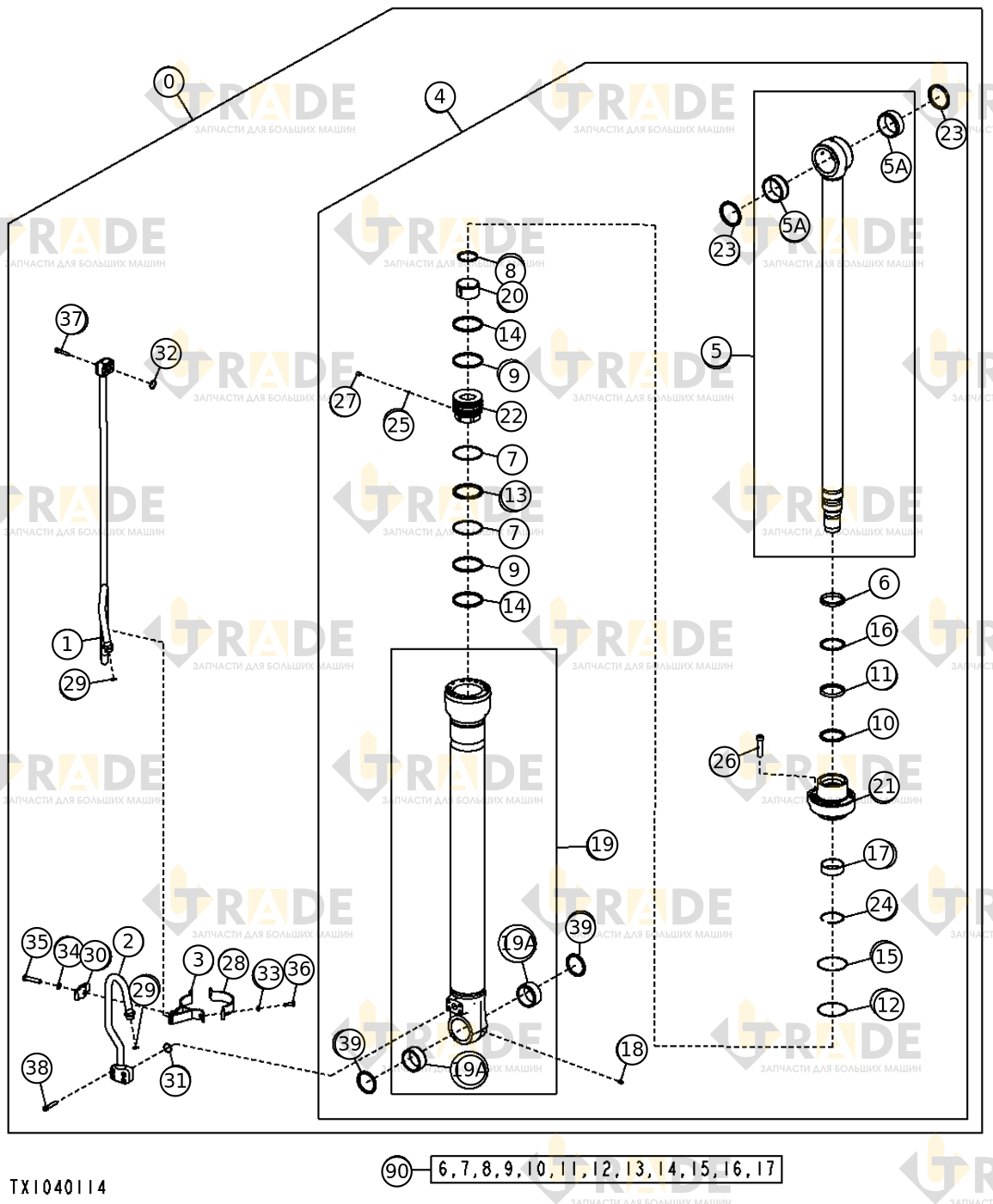

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Гидроцилиндр стрелы с трубопроводами1
- Топливный трубопровод1
- Масляная магистраль гидроцилиндра стрелы1
- Тяга хомута масляной линии1
- Шток гидроцилиндра1
- Втулка2
- Внутреннее маслосъемное кольцо1
- Кольцо с косым разрезом (противовращательное)2
- Уплотнение демпфера цилиндра1
- Поршень гидроцилиндра рукояти2
- Уплотнение буфера штока1
- Уплотнение гидроцилиндра1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо1
- Износостойкое кольцо2
- Уплотнительное кольцо заднего хода гидроцилиндра рукояти1
- Уплотнительное кольцо заднего хода гидроцилиндра рукояти1
- Втулка1
- Смазочный ниппель1
- Гильза гидроцилиндра1
- Гильза гидроцилиндра стрелы1
- Втулка2
Ещё 21 позиций состава и артикулы — после регистрации.
