John Deere W650 — Жгут проводов крыши кабины
· 87 позиций в составе· 1 моделей

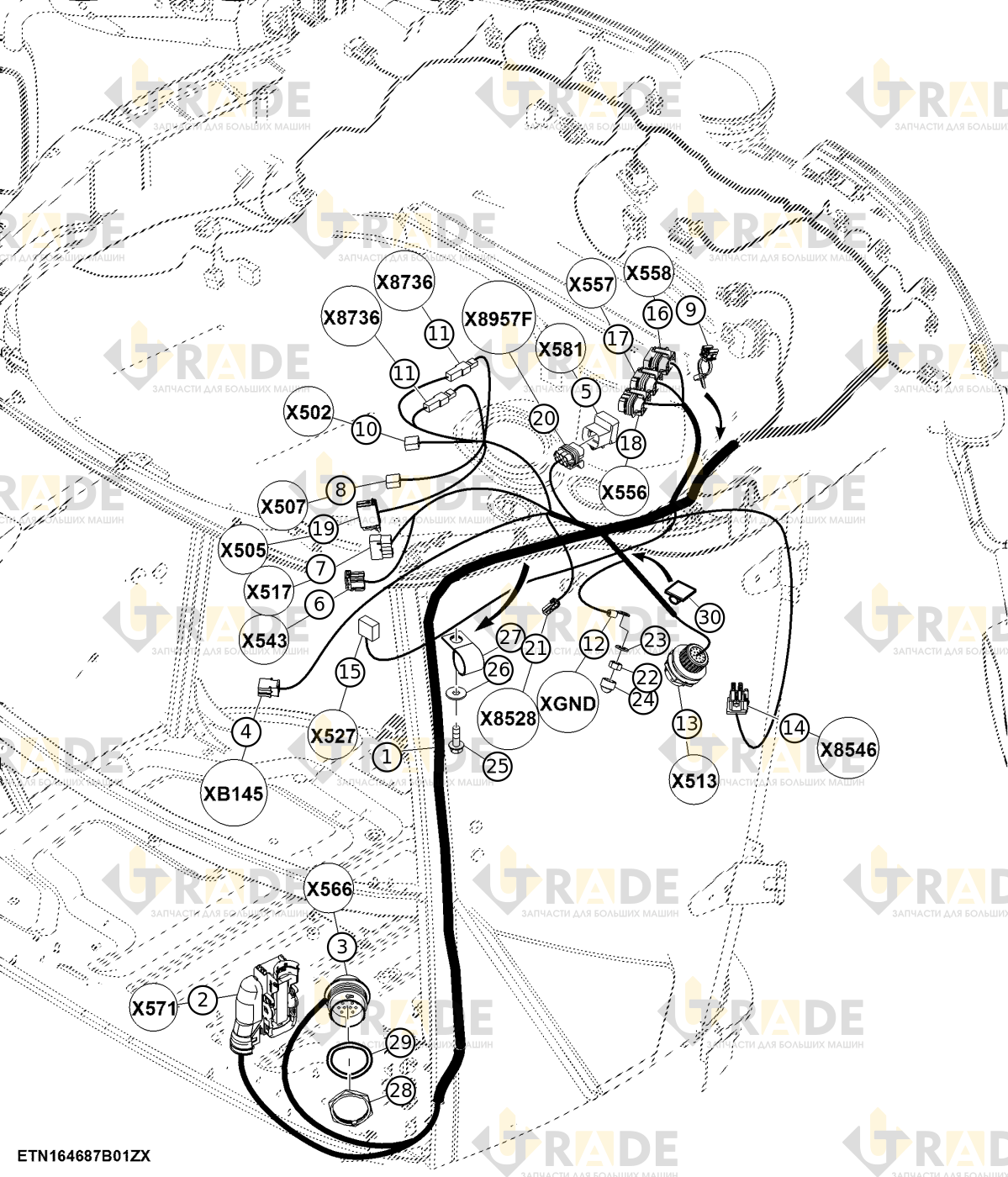

Взрыв-схема узла «Жгут проводов крыши кабины» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
44 из 87- Пучок проводов крыши кабины1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема Tyco черный, 62 контакта1
- Контакт электрического разъема15
- Контакт электрического разъема18
- Контакт электрического разъема1
- Контакт электрического разъема4
- Контакт электрического разъема16
- Уплотнение17
- Закглушка с креплением23
- Уплотнение электрического разъема1
- Контакт электрического разъема4
- Уплотнение электрического разъема1
- Аксессуар электрического разъема1
- Черный корпус внешнего электрического разъема, 16 контактов1
- Контакт электрического разъема6
- Контакт электрического разъема4
- Заглушка отверстия электрического разъема6
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Терминатор CAN мини-бот1
- Корпус внутреннего электрического разъема черный, контакты 81
- Контакт внешнего электрического разъема8
- Корпус внешнего электрического разъема, 10 контактов1
- Контакт электрического разъема4
- Уплотнение электрического разъема4
- Уплотнение электрического разъема6
- Корпус внешнего электрического разъема, 6 гнезд1
- Крепежный хомут для кабельных стяжек, крайняя пластина2
- Корпус электрического разъема черный, 16 контактов1
- Контакт электрического разъема1
- Контакт электрического разъема10
- Корпус внешнего электрического разъема черный, 1 контакт2
- Контакт электрического разъема2
- Корпус внешнего электрического разъема черный, 1 контакт2
- Контакт внешнего электрического разъема2
- Контакт электрического разъема1
- Корпус черного электрического разъема, 19 контактов1
- Уплотнение электрического разъема1
- Контакт электрического разъема7
- Сборка корпуса внешнего разъема электрического черная, 6 контактов6
- Сборка электрического разъема черного цвета на 6 контактов1
- Контакт внешнего электрического разъема6
- Черный внешний корпус электрического разъема, 2 контакта1
- Контакт электрического разъема2
Ещё 43 позиций состава и артикулы — после регистрации.
