John Deere W650 — Гидроцилиндры гусеницы и шланги, 26 в. (показан левый)
· 66 позиций в составе· 1 моделей

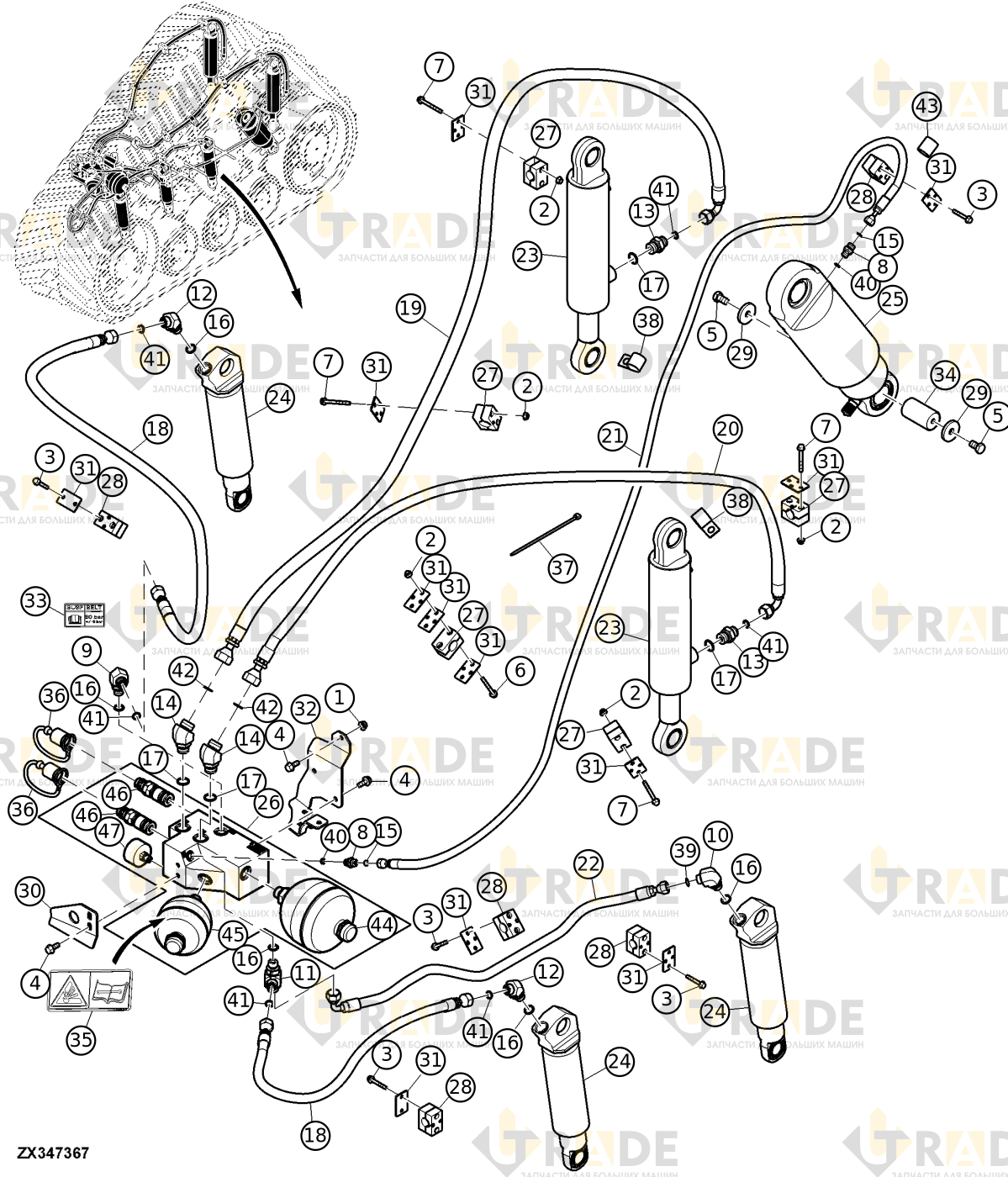

Взрыв-схема узла «Гидроцилиндры гусеницы и шланги, 26 в. (показан левый)» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- Контргайка шестигранная с фланцем, M86
- Шестигранная фланцевая гайка, M628
- Болт с шестигранной головкой и фланцем, M6×4032
- Винт с шестигранной головкой и фланцем, M8×2016
- Винт с шестигранной головкой, M12×204
- Винт с шестигранной головкой и фланцем, M6×604
- Винт с шестигранной головкой и фланцем, M6×5524
- Прямой соединитель4
- Отвод фитинговый2
- Отводной адаптер2
- Тройник2
- Отводной адаптер4
- Прямой адаптер-фитинг4
- Адаптер-отвод регулируемому под углом 45 градусов4
- Уплотнительное кольцо круглого сечения4
- Уплотнительное кольцо круглого сечения10
- Уплотнительное кольцо круглого сечения8
- Гидравлический шланг4
- Гидравлический шланг2
- Гидравлический шланг2
- Гидравлический шланг2
- Гидравлический шланг2
- Гидроцилиндр4
- Комплект уплотнений4
- Гидроцилиндр6
- Гидроцилиндр2
- Комплект уплотнений1
- Гидрораспределитель с ручным управлением1
- Гидрораспределитель с ручным управлением1
- Хомут-блок для диаметра 114
- Хомут-блок для диаметра 116
- Шайба с круглым отверстием4
- Лист1
