John Deere W650 — Корпус широкого заднего моста, усиленный, полный привод 4WD
· 62 позиций в составе· 1 моделей

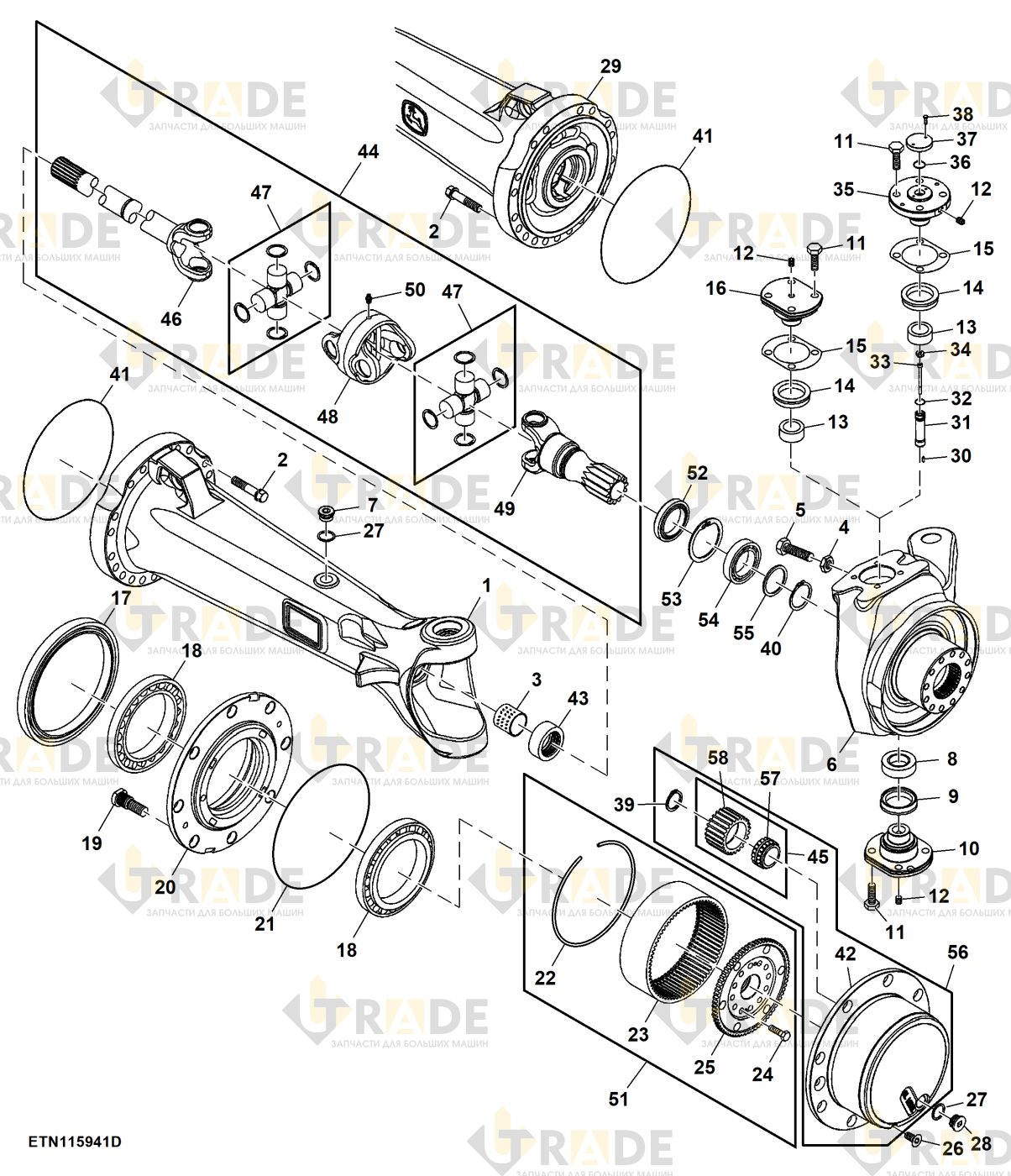

Взрыв-схема узла «Корпус широкого заднего моста, усиленный, полный привод 4WD» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Корпус1
- Винт40
- Цилиндрическая разрезная втулка2
- Гайка упора рулевого управления шестигранная2
- Гайка шестигранная M162
- Винт, M16×1102
- Корпус1
- Корпус1
- Сливная пробка1
- Чашка подшипника2
- Уплотнительное кольцо2
- Штифт поворотной колонки2
- Болт16
- Заглушка фитинга4
- Втулка2
- Уплотнительное кольцо2
- Комплект регулировочных шайб2
- Штифт поворотной колонки1
- Уплотнение2
- Конический роликовый подшипник ступицы колеса4
- Болт16
- Болт16
- Ступица2
- Уплотнительное кольцо (O-ring)2
- Трещотка зубчатого венца2
- Корончатая шестерня2
- Болт24
- Опора зубчатого венца2
- Винт с потайной головкой4
- Уплотнительная шайба3
- Сливная пробка2
Ещё 31 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
