John Deere W650 — Гидравлические шланги, коробка передач с кнопечным переключением, HillMaster™
· 57 позиций в составе· 1 моделей

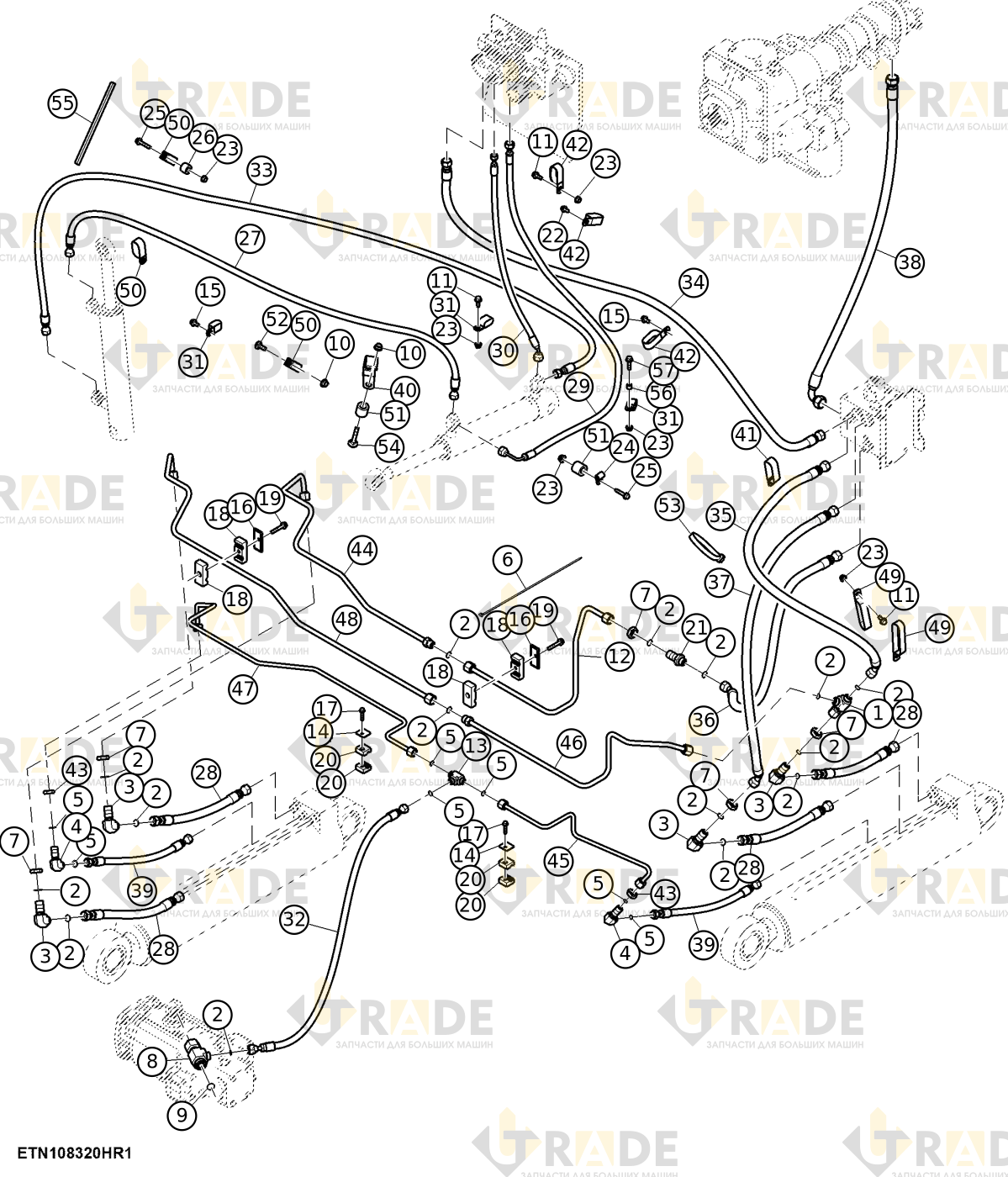

Взрыв-схема узла «Гидравлические шланги, коробка передач с кнопечным переключением, HillMaster™» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Тройник1
- Уплотнительное кольцо (O-ring)15
- Отвод для перегородки на 90 градусов4
- Отвод для перегородки на 90 градусов2
- Уплотнительное кольцо (O-ring)7
- Хомут3
- Гайка шестигранная, 20,625 мм (13/8")5
- Тройник поворотный1
- Уплотнительное кольцо круглого сечения1
- Шестигранная фланцевая гайка, M63
- Винт с шестигранной головкой и фланцем, M8×204
- Масляный трубопровод левый1
- Тройник унионный1
- Накладная пластина хомута3
- Винт шестигранный с фланцем, M8×164
- Крышка2
- Болт с шестигранной головкой и фланцем, M6×303
- Хомут блока 2-дюймовый4
- Шестигранный винт с фланцем M8×452
- Хомут-блок для диаметра 16
- Прямой адаптер-переходник1
- Саморез шестигранный M8×161
- Контргайка шестигранная с фланцем, M88
- Изолированная скоба1
- Болт с фланцем и шестигранной головкой, M8×403
- Простая втулка2
- Гидравлический шланг от главного цилиндра к ведомому1
- Гидравлический шланг цилиндра4
- Гидравлический шланг от гидрораспределителя к гидроцилиндру1
