John Deere W650 — Воздушный компрессор, навесное оборудование
· 66 позиций в составе· 1 моделей

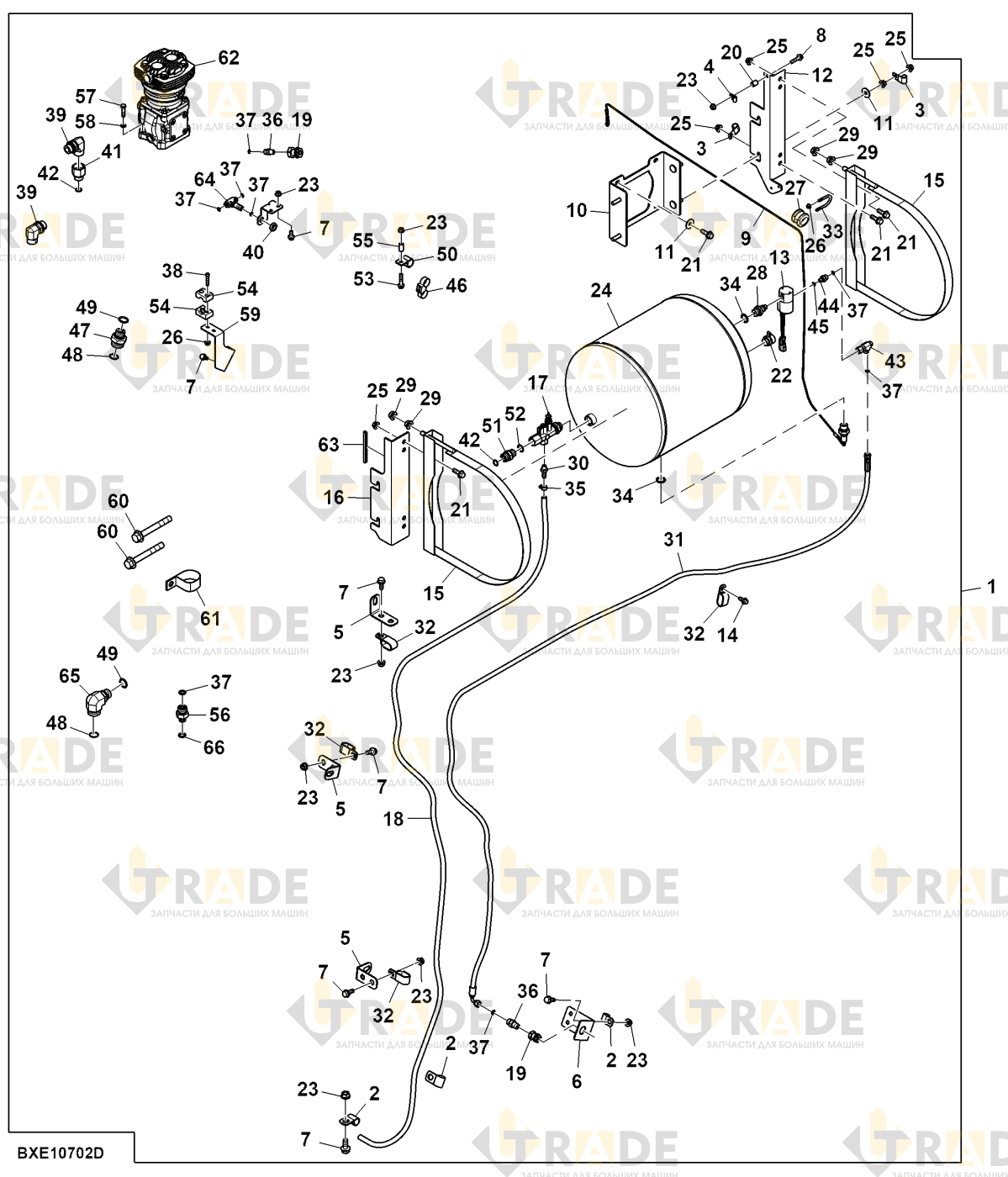

Взрыв-схема узла «Воздушный компрессор, навесное оборудование» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- Навесное оборудование компрессора воздуха1
- Изолированная скоба11
- Хомут в сборе покрытый2
- Хомут болтовой2
- Кронштейн6
- Кронштейн1
- Винт с шестигранной головкой и фланцем, M8×2025
- Винт с шестигранной фланцевой головкой, M8×351
- Сливной клапан1
- Кронштейн1
- Шайба с круглым отверстием8
- Кронштейн воздушного бака2
- Электромагнитный клапан1
- Винт самонарезающий с шестигранной головкой, M8×202
- Седло2
- Кронштейн1
- Пневматический клапан компрессора давления1
- Сливной шланг воздушного компрессора1
- Адаптер-штуцер3
- Простая вставка1
- Винт с шестигранной головкой и фланцем, M10×3022
- Тройник1
- Контргайка шестигранная с фланцем, M818
- Бак1
- Гексагональная гайка с фланцем, M1015
- Шестигранная фланцевая гайка, M610
- Шайба4
- Адаптерный фитинг, M22 на M12 регулируемый1
- Фланцевая гайка6
- Штуцер шланга1
- Шланг от ресивера воздуха к соединительной муфте (левая сторона кузова)1
- Хомут двойного замкнутого контура 5/8 дюйма9
- U-болт, M6×52.94
Ещё 33 позиций состава и артикулы — после регистрации.
