John Deere W650 — Система активной очистки воздуха, двигатель, навесное оборудование
· 81 позиций в составе· 1 моделей
Взрыв-схема узла «Система активной очистки воздуха, двигатель, навесное оборудование» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

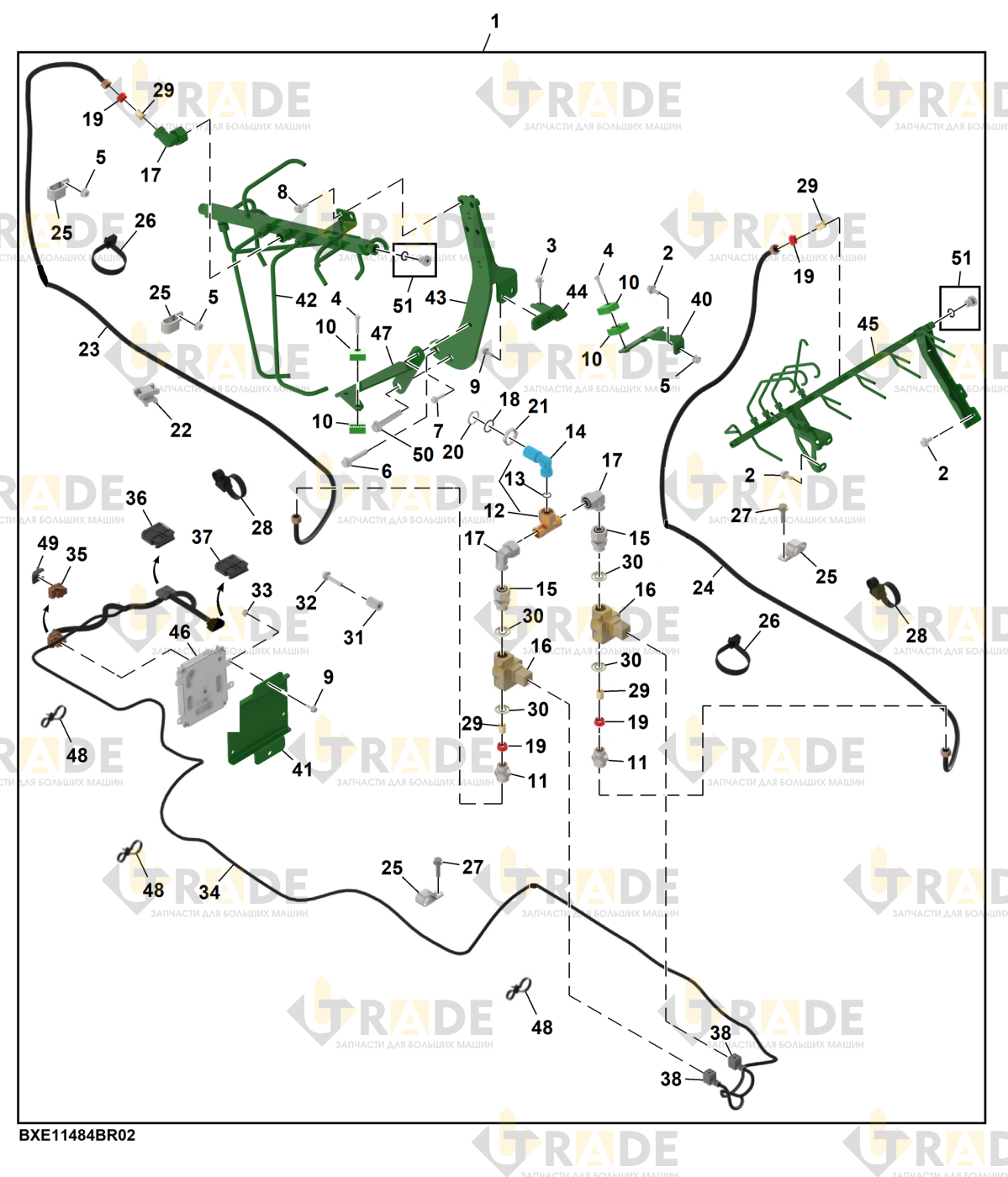

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- Комплект активного устройства очистки воздуха1
- Винт шестигранный с фланцем, M8×165
- Саморез шестигранный M8×162
- Шпилька цилиндрическая, M6×305
- Контргайка шестигранная с фланцем, M83
- Винт с шестигранной головкой и фланцем, M14×701
- Болт с шестигранной головкой и фланцем, M6×201
- Винт с шестигранной головкой и фланцем, M8×204
- Винт с шестигранной головкой, M6×166
- Хомут-блок для диаметра 110
- Переходник соединительный ISO 84342
- Тройник1
- Уплотнительное кольцо (O-ring)1
- Фитинг1
- Адаптер-штуцер2
- Пневмораспределитель2
- Отвод фитинговый3
- Уплотнительное кольцо (O-ring)1
- Втулка соединительная4
- Коническая шайба-седло1
- Гайка шестигранная, M221
- Поворотный патрубок вакуумного нагнетателя2
- Шланг системы воздухоочистителя, 4300 мм1
- Шланг очистки воздуха двигателя, 4000 мм1
- Хомут двойного замкнутого контура 5/8 дюйма6
- Стройная хомут4
- Шестигранный винт с фланцем, M8×303
- Хомут2
- Адаптер-штуцер4
- Уплотнительное кольцо4
- Простая вставка1
- Болт с фланцем и шестигранной головкой, M8×401
- Гайка самоконтрящаяся шестигранная, M64
- Жгут проводов системы активной очистки воздуха1
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт внешнего электрического разъема2
- Контакт выходного электрического разъема3
- Корпус электрического разъема4
- Колпачок полости разъема жгута проводов35
- Колпачок полости разъема жгута проводов4
- Корпус внутреннего электрического разъема, 16 контактов1
Ещё 40 позиций состава и артикулы — после регистрации.
