John Deere W650 — Планетарный редуктор, ProDrive™
· 65 позиций в составе· 1 моделей

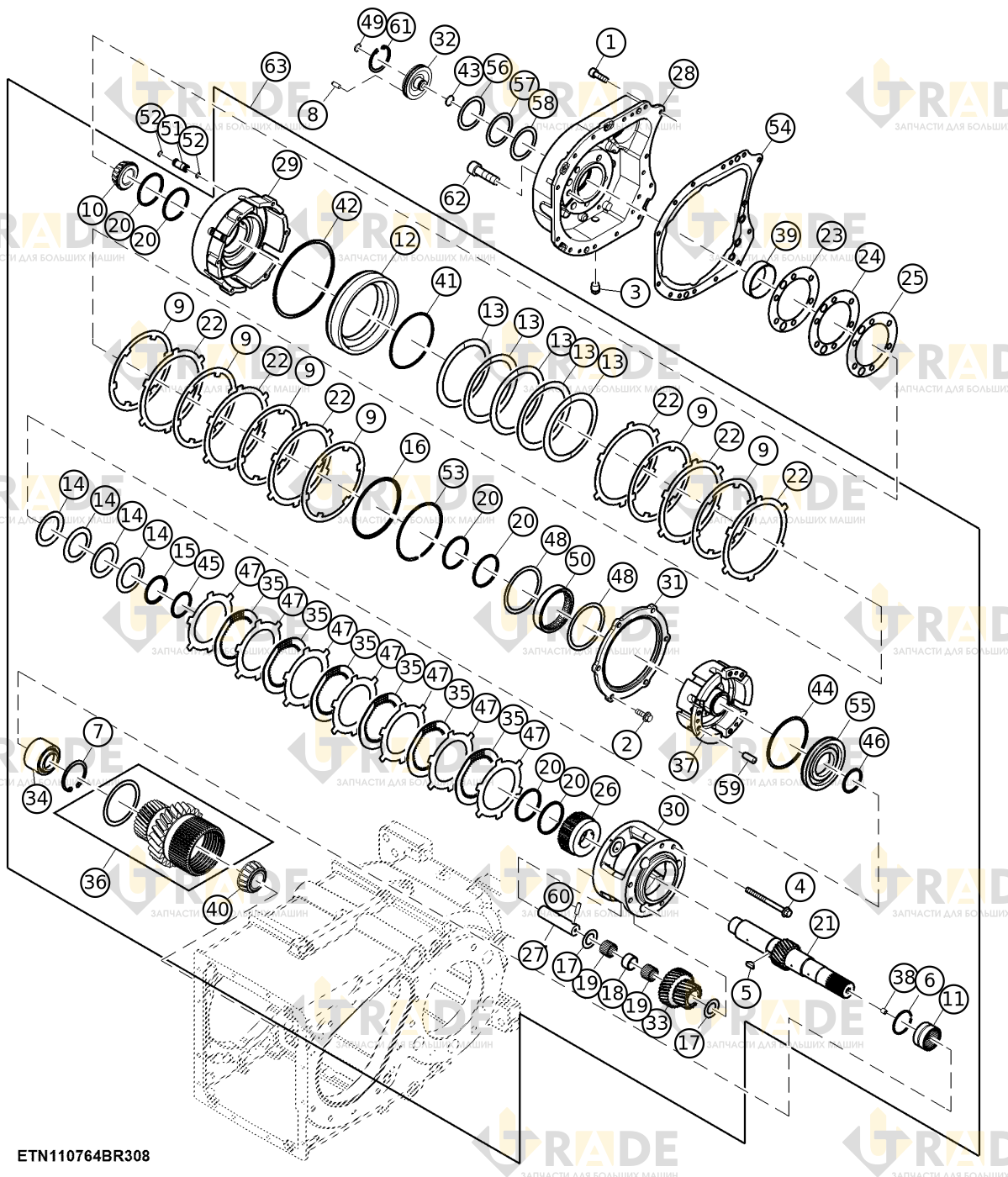

Взрыв-схема узла «Планетарный редуктор, ProDrive™» John Deere W650: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Винт с шестигранным углублением, M8×251
- Винт с шестигранной головкой и фланцем, M10×306
- Пробка стальной трубы1
- Винт шестигранный с фланцем, M10×1206
- Винт шестигранный с фланцем, M10×1206
- Ключ шпоночный1
- Внутреннее стопорное кольцо1
- Внутреннее стопорное кольцо1
- Цилиндрический штифт1
- Диск сцепления коробки передач6
- Конус конического роликоподшипника1
- Подшипник роликовый игольчатый цилиндрический1
- Поршень сцепления1
- Шайба Воллар5
- Шайба Воллар4
- Кронштейн круглый для сцепления трансмиссии1
- Кронштейн круглый1
- Толерантная шайба6
- Упорные шайбы в сборе6
- Втулка дистанционная3
- Игольчатый ролик1
- Уплотнительное кольцо4
- Вал шестерни1
- Фрикционная накладка6
- Прокладка1
- Прокладка1
- Прокладка1
- Входная ступица1
- Вал шестерни планетарного привода3
- Крышка корпуса трансмиссии1
- Корпус тормоза Hi-Lo1
- Карданная шестерня планетарного редуктора1
- Опорная пластина1
Ещё 32 позиций состава и артикулы — после регистрации.
