Sany SY375H — Топливная система
Экскаватор· 78 позиций в составе· 1 моделей

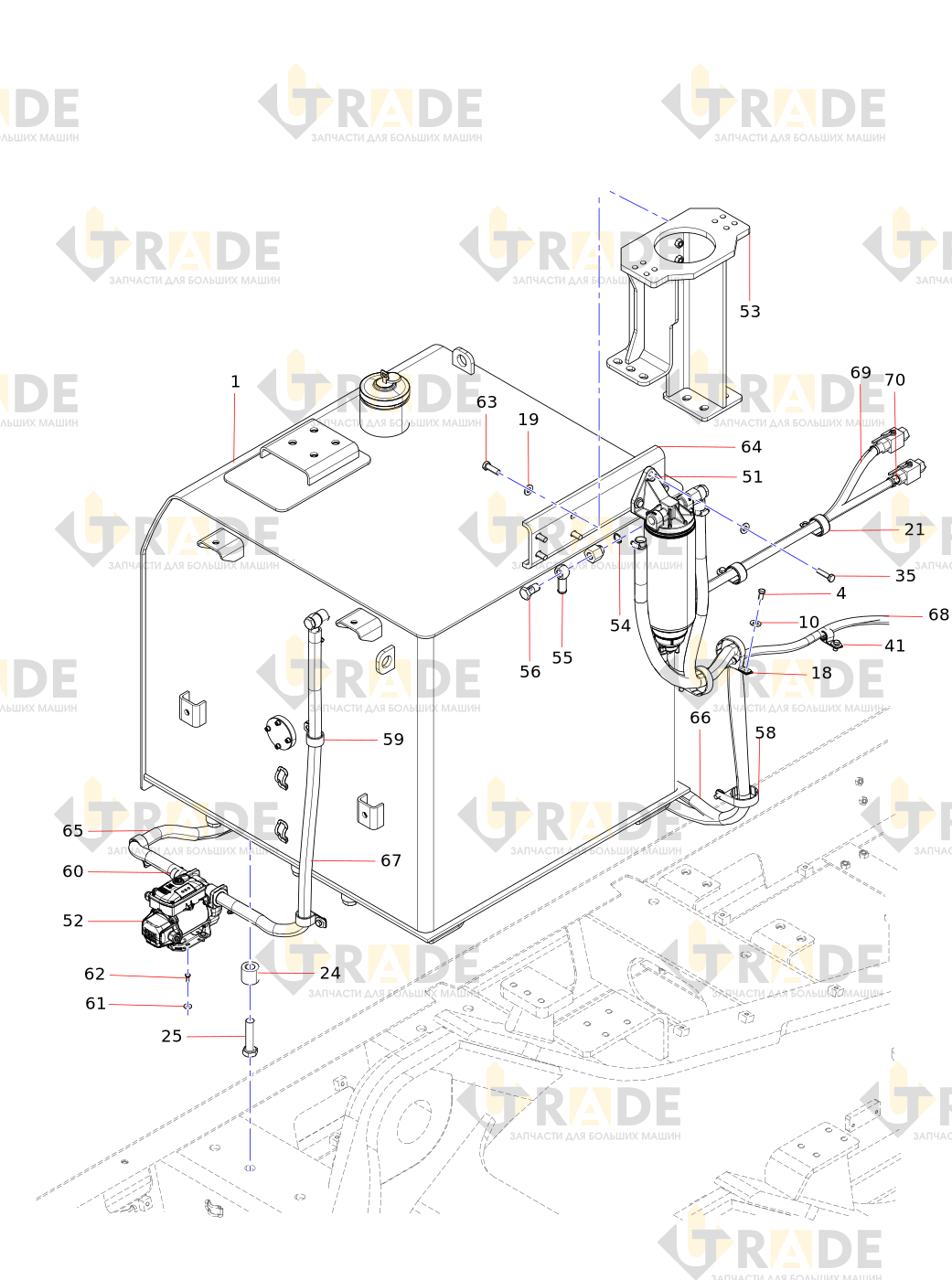

Взрыв-схема узла «Топливная система» Sany SY375H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Топливный бак в сбореузел
- Штуцер
- Фиксированная пластина в сборе
- Болт
- Штуцер
- Соединитель топливной трубы
- Шарнирный болт
- Соединение
- Шайба
- Винт
- Винт
- Соединение
- Прямоугольное комбинированное соединение
- Шайба
- Болт
- Зажим для провода
- Высокопрочная шайба для стальной конструкции
- Болт
- Зажим для провода
- Защитный чехол
- Защитный чехол
- Распорная втулка
- Болт
- Сливная труба
- Труба для слива воды
- Хомут
- Соединение
- Фиксированная плита
- Крепежная пластина шарового крана
- Шайба
- Болт
- Соединение
- Болт
- Болт
- Шайба
- Болт
- Хомут
- Хомут трубопровода
- Зажим для провода
