Sany SY375H — Система воздухозаборника
Экскаватор· 36 позиций в составе· 1 моделей
Взрыв-схема узла «Система воздухозаборника» Sany SY375H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

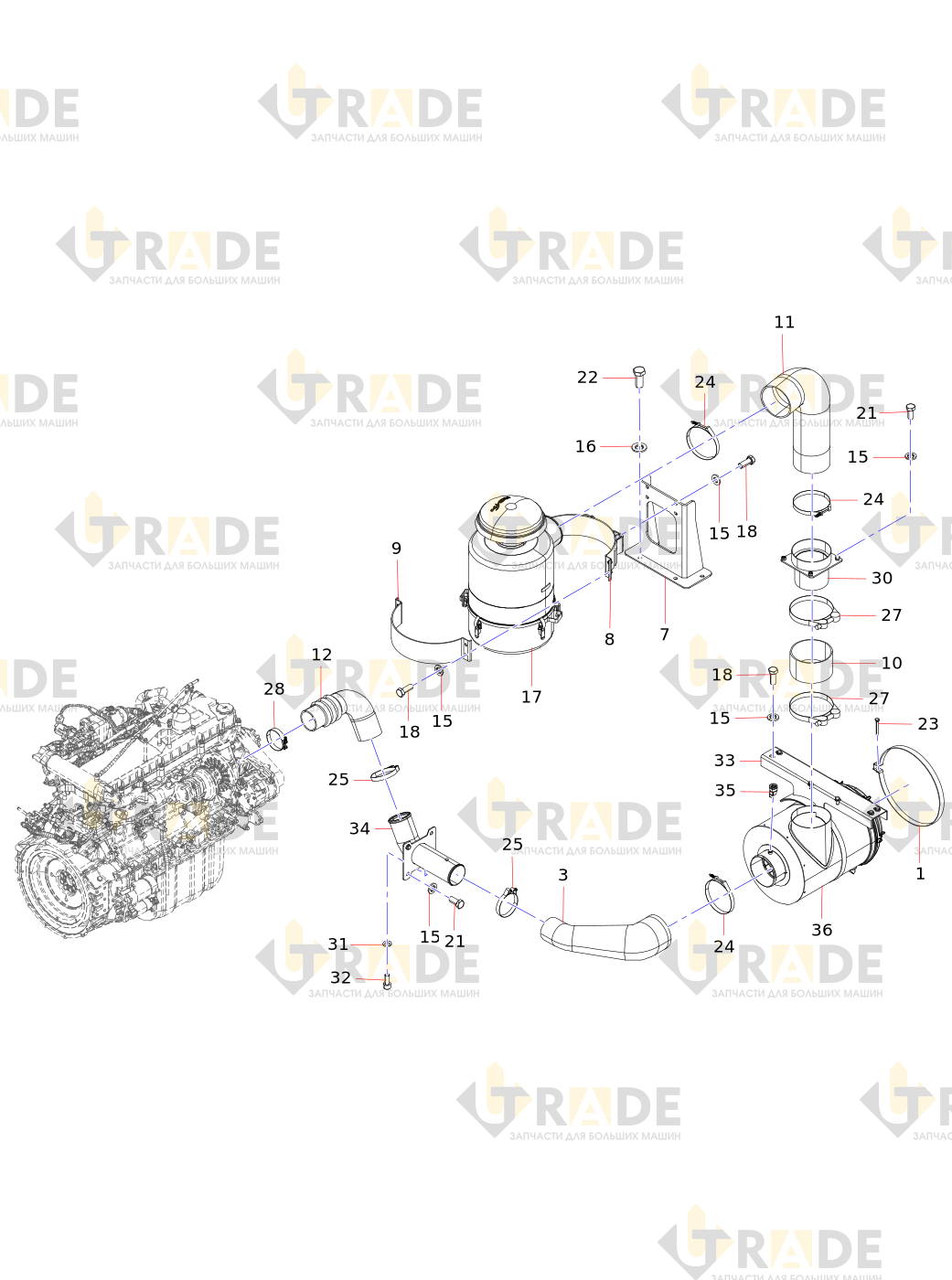

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Зажим воздушного фильтра
- Стальная труба для выпуска воздуха из интеркулера
- Воздухоподводящий рукав
- Фиксированная рама стальной трубы
- Стальная труба воздухозаборника интеркулера
- Короткий шланг воздухозаборника интеркулера
- Кронштейн масляной ванны в сборе
- Зажим масляной ванны
- Гайка M12GB6170 класса 10
- Воздухоподводящий рукав
- Труба для выпуска воздуха из фильтра предварительной очистки
- Резиновый шланг для впуска турбокомпрессора
- Воздухоподводящий рукав
- Шланг воздухозаборника интеркулера
- Высокопрочная шайба для стальной конструкции
- Высокопрочная шайба для стальной конструкции
- Фильтр предварительной очистки воздухаузел
- Болт
