Sany SY375H — электрооборудования кузова автомобиля
Экскаватор· 35 позиций в составе· 1 моделей
Взрыв-схема узла «электрооборудования кузова автомобиля» Sany SY375H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

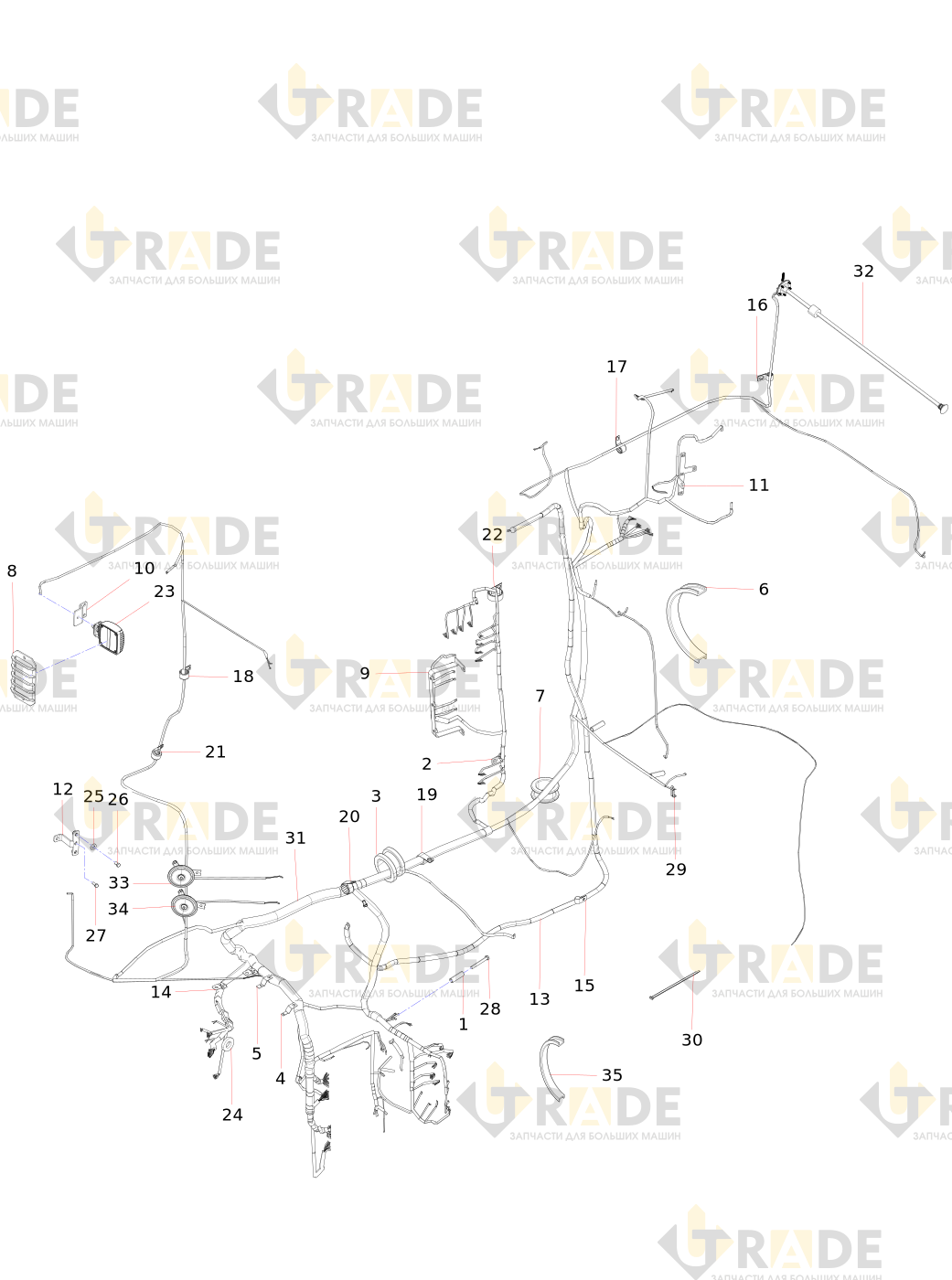

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- стальная труба
- Кронштейн жгута проводов
- резиновая защитная втулка
- Фиксирующий зажим
- Фиксирующий зажим
- резиновая защитная втулка
- крышка фонаря платформы
- Защитный чехол
- жгут проводов пропорциональных клапанов с фиксированной рамой в сборе
- кронштейн рабочего освещения
- кронштейн жгута проводов главного насоса
- Кронштейн жгута проводов
- Зажим для провода
- Зажим для провода
- соединителя 90 градусов фиксированный металлический аксессуар
- Зажим для провода
- Жгут проводов
- Зажим для провода
