Sany SY375H — система кондиционирования воздуха
Экскаватор· 49 позиций в составе· 1 моделей
Взрыв-схема узла «система кондиционирования воздуха» Sany SY375H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

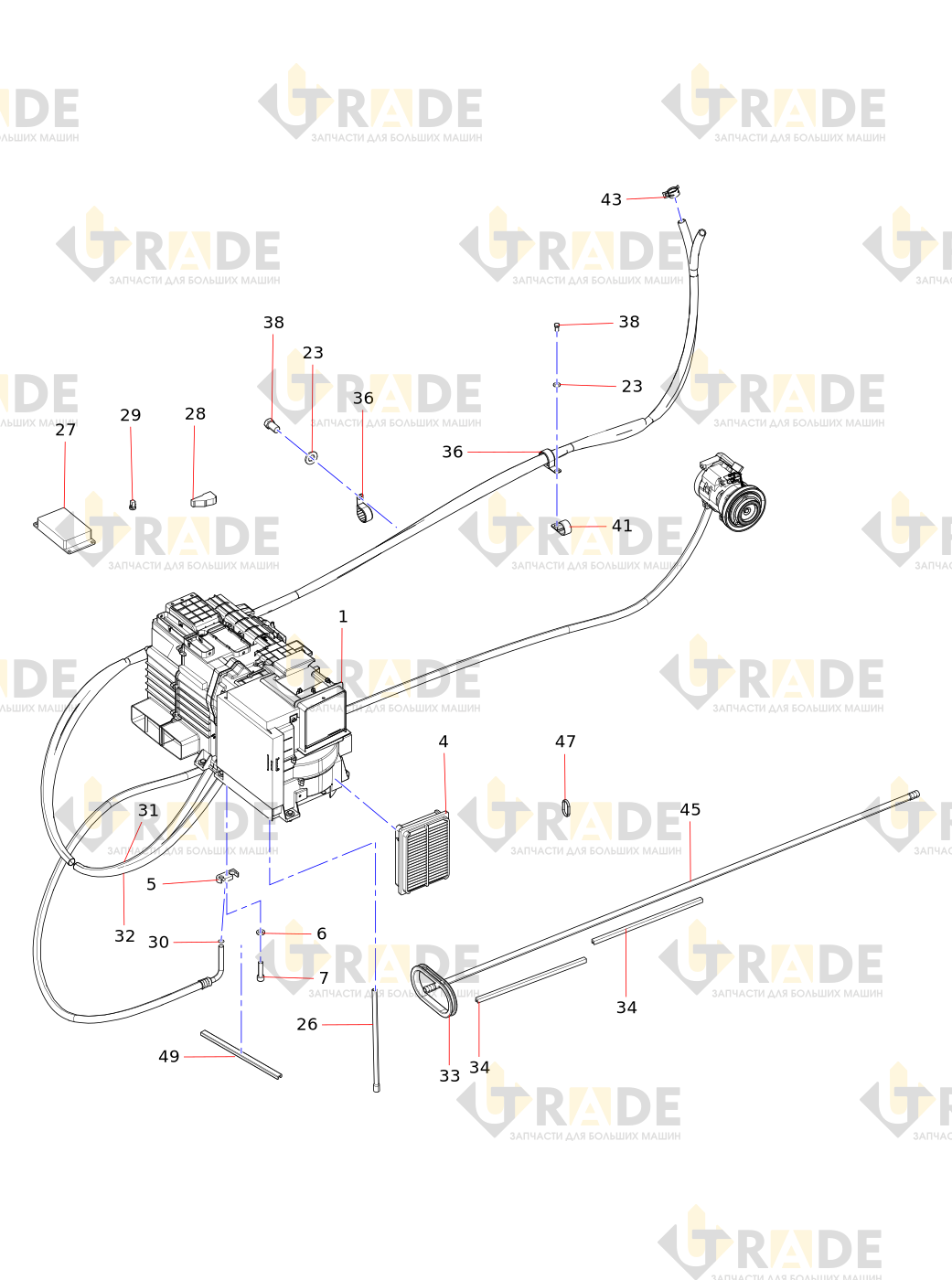

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 49- испаритель в сбореузел
- Шайба
- Болт
- внешний воздушный фильтр
- разъем нажимного диска
- Шайба
- Винт
- Конденсатор
- Болт
- поддержка резервуара для жидкости
- резервуар для жидкости
- Шайба
- Компрессор
- Зажим для провода
- регулировочное сиденье
- автомобильный клиновой ремень
- кронштейн компрессора
- Шайба
- Болт
- Шайба
- Болт
- Гайка
- Шайба
- Болт
Ещё 24 позиций состава и артикулы — после регистрации.
