Sany STR100C-8S — Вибрационное колесо в сборе
Каток тандемный· 70 позиций в составе· 1 моделей
Взрыв-схема узла «Вибрационное колесо в сборе» Sany STR100C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

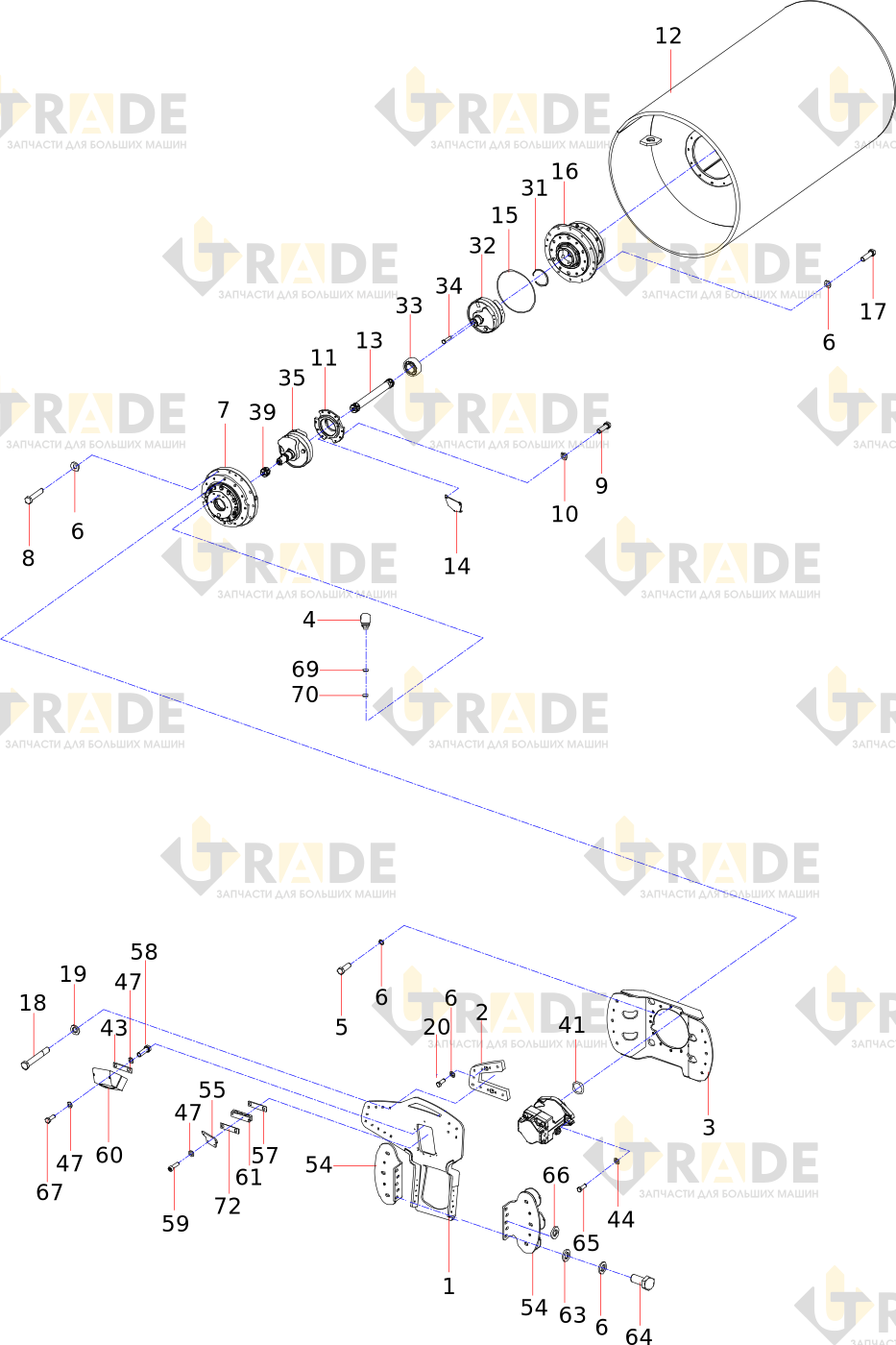

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Вибрационный конец вилочной лапы
- Начальник
- Сварка поддержки пластины концевого заслонки вибрации
- Колпачок сапуна
- Болт
- Высокопрочная шайба для стальной конструкции
- Поддержка вибрации в конце ходаузел
- Болт
- Болт
- Высокопрочная шайба для стальной конструкции
- Муфта с упругого спайдера
- Средняя опорная стойка
- Ролик
- Маслоскребковая сварка
- О-образное кольцо
- Узел седла подшипника ходового концаузел
- Болт
- Болт
- Высокопрочная шайба для стальной конструкции
- Болт
- Пружинная шайба
- Ножка вилки
- Амортизатор
- Винт
- Пружинная шайба
- Редукторузел
- Сварка опорной пластины амортизатора с ходовой части
- Шайба
- Стопорное кольцо
- Пробка
- Стопорное кольцо
- Винт
- Устройство для определения амплитуды движенияузел
- Подшипник качания
- Устройство регулировки амплитуды конца вибрацииузел
Ещё 35 позиций состава и артикулы — после регистрации.
