Sany STR100C-8S — Центральная шарнирная рама
Каток тандемный· 43 позиций в составе· 1 моделей

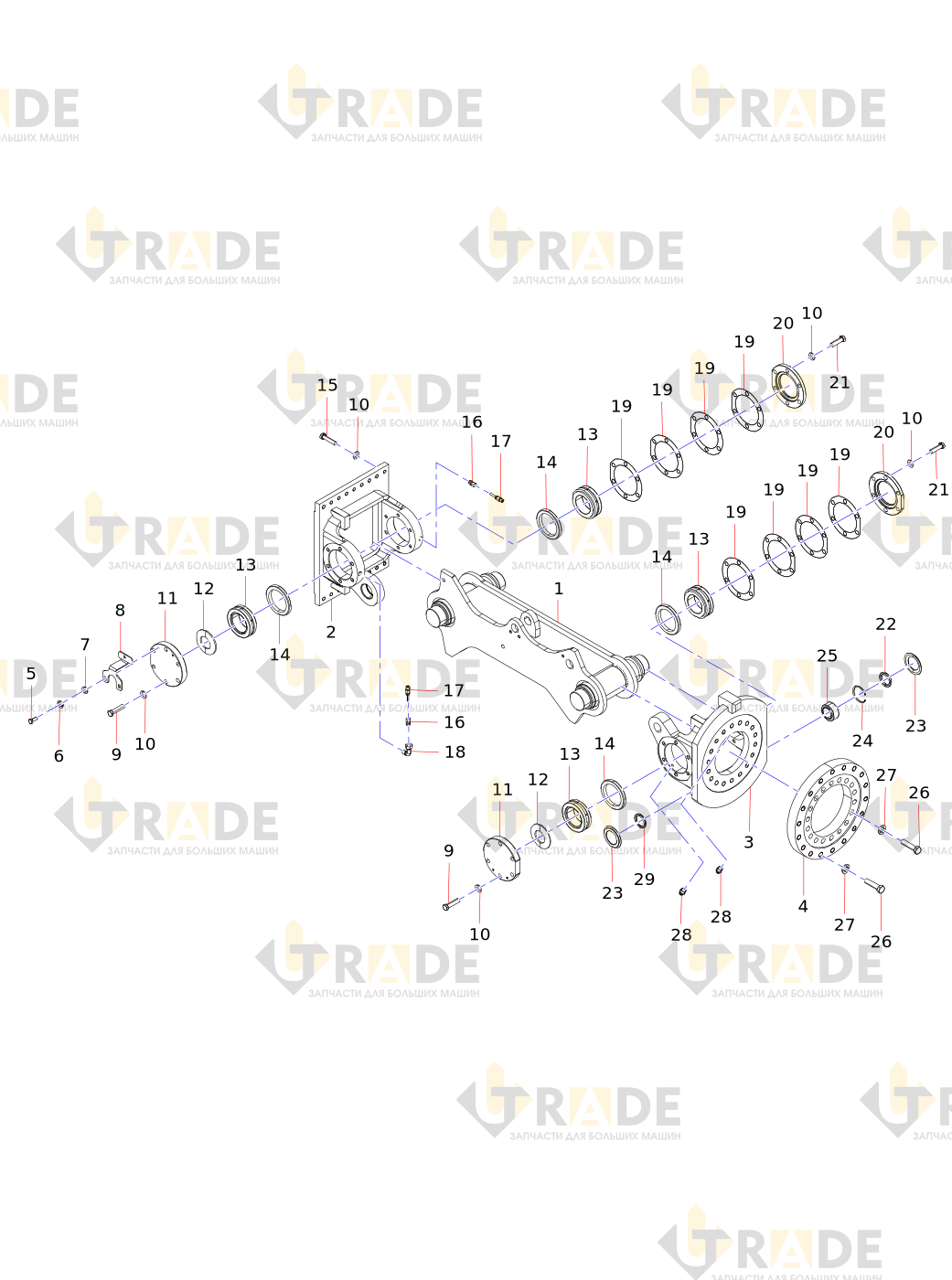

Взрыв-схема узла «Центральная шарнирная рама» Sany STR100C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Соединительная рама
- Сиденье на петлях
- Поворотная рама
- Подшипник поворота
- Болт
- Пружинная шайба
- Шайба
- Индуктивная панель поддержки
- Болт
- Высокопрочная шайба для стальной конструкции
- Центральная шестерня
- Пружина Бельвиля
- Шарнирный подшипник
- Пылезащитное кольцо
- Болт
- Прямое соединение типа патрубка
- Съемное прямое соединение
- Угловое соединение типа наконечника
- Регулировочная прокладка
- Центральная шестерня
- Болт
- Стопорное кольцо
Ещё 21 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
