Sany STR100C-8S — Передняя рама в сборе
Каток тандемный· 46 позиций в составе· 1 моделей
Взрыв-схема узла «Передняя рама в сборе» Sany STR100C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

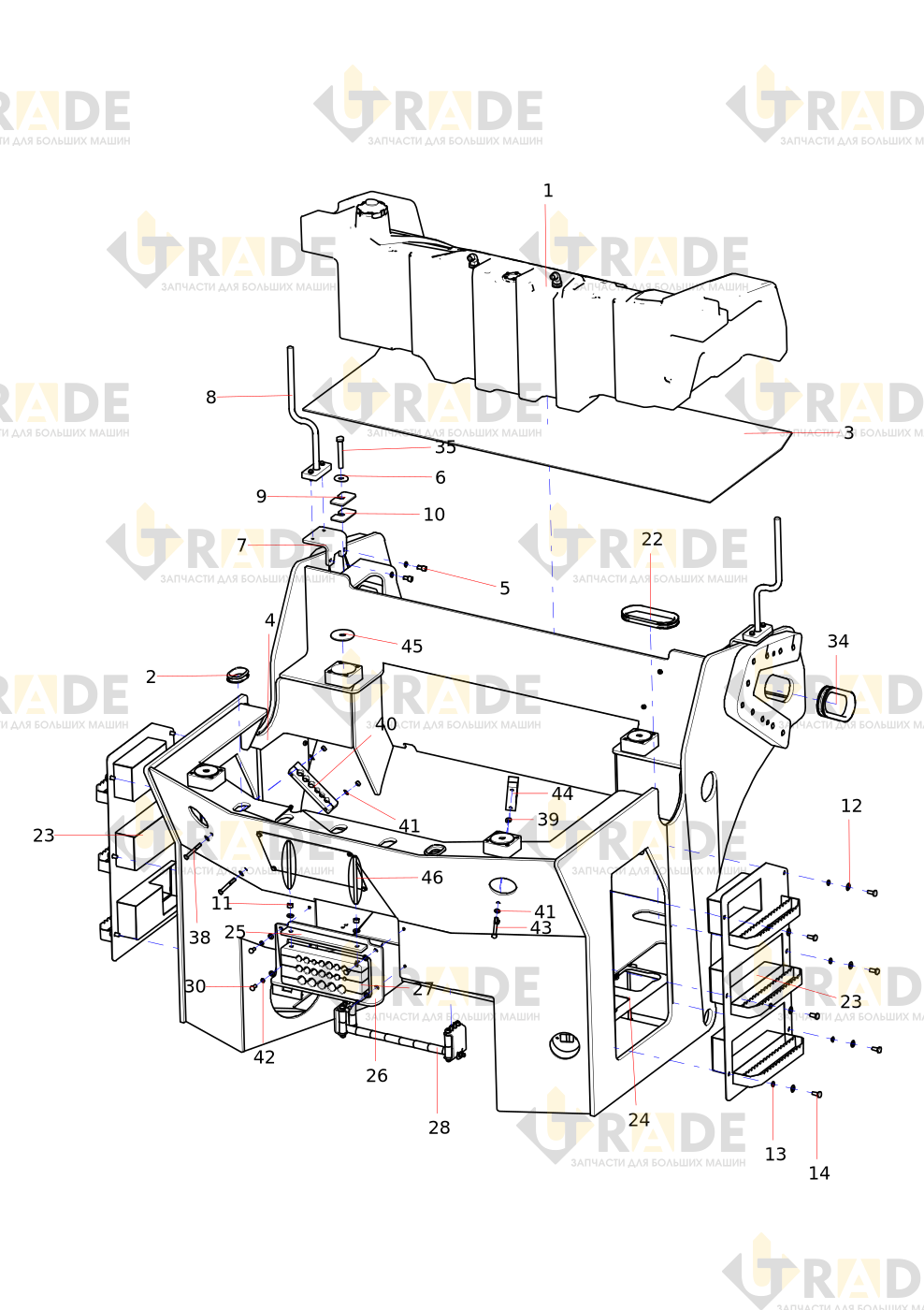

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Масляный бак в сбореузел
- Люверс B
- Резиновая накладка масляного бачка
- Сварка передней рамы
- Шайба
- Винт
- Монтажная пластина кронштейна зеркала заднего вида
- Кронштейн зеркала заднего видаузел
- Нажимная планка
- Резиновая прокладка
- Гайка
- Пружинная шайба
- Шайба
- Болт
- Перегородка
- Резиновое стопорное кольцо -8
- Сварка левой лестницы
- Трубный зажим в сборе IIузел
- Дверь обслуживания в сбореузел
- Шайба
- Гайка
- Резиновое стопорное кольцо III
- Сборка аккумулятораузел
Ещё 23 позиций состава и артикулы — после регистрации.
