Sany STR100C-8S — Редуктор
Каток тандемный· 42 позиций в составе· 2 моделей

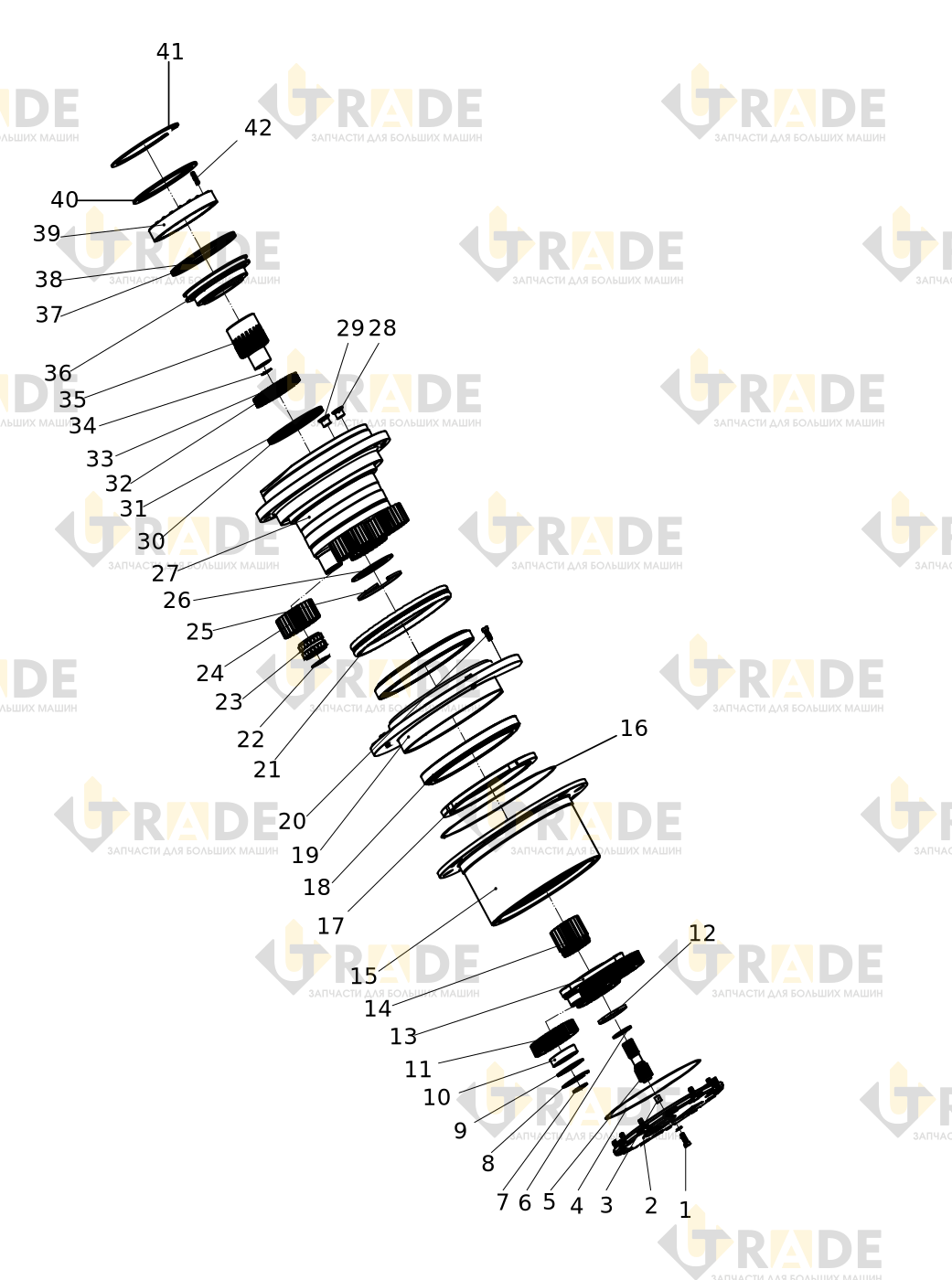

Взрыв-схема узла «Редуктор» Sany STR100C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Цилиндрический винт с внутренним шестигранником
- Задняя крышка
- Короткий цилиндрический ролик
- Кольцо O-образное
- Упругое стопорное кольцо вала
- Прокладка
- Вал солнечной шестерни
- Эластичное стопорное кольцо с отверстием
- Стопорное кольцо
- Цилиндрический роликовый подшипник качения
- Планетарное колесо
- Упругое стопорное кольцо вала
- Солнечное колесо
- Внутренний обод
- Водило планетарной передачи
- Кольцо O-образное
- Конические роликовые подшипники
- Стопорная круглая гайка
- Крышка подшипника
- Цилиндрический винт с внутренним шестигранником
- Уплотнительное кольцо-355×5.3GB3452.1
