Sany STG170C-8S — Редуктор
Автогрейдер· 53 позиций в составе· 3 моделей

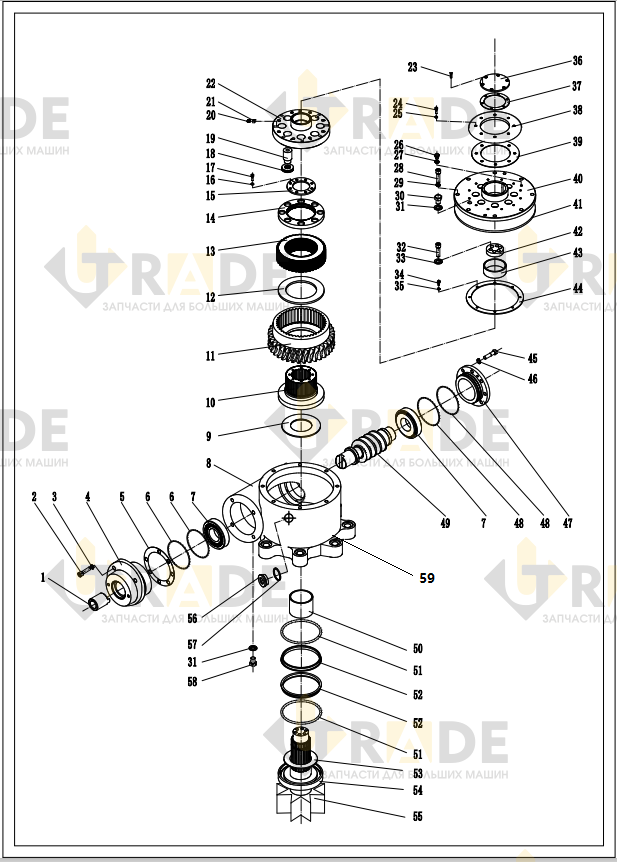

Взрыв-схема узла «Редуктор» Sany STG170C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Винт
- Комбинированный рукав
- Пружинная шайба
- Соединительный корпус
- Резиновое уплотнительное кольцо
- Регулирующая шайба
- Конусный подшипник
- Корпус
- Верхняя медная шайба
- Внутренняя и внешняя шестерня
- Фрикцион
- Нижняя колодка фрикционного диска
- Червячное колесо
- Верхняя нажимная пластина фрикционного диска
- Стопорная часть
- Пружинная шайба
- Винт
- Храповое колесо
- Пружинный диск
- Опорное седло
- Щеколда
- Винт
- Прижимное колесо
- Колпачок сапуна
- Шайба
- Винт
- Пружинная шайба
Ещё 26 позиций состава и артикулы — после регистрации.
