Sany STG170C-8S — Рама машины в сборе
Автогрейдер· 85 позиций в составе· 2 моделей

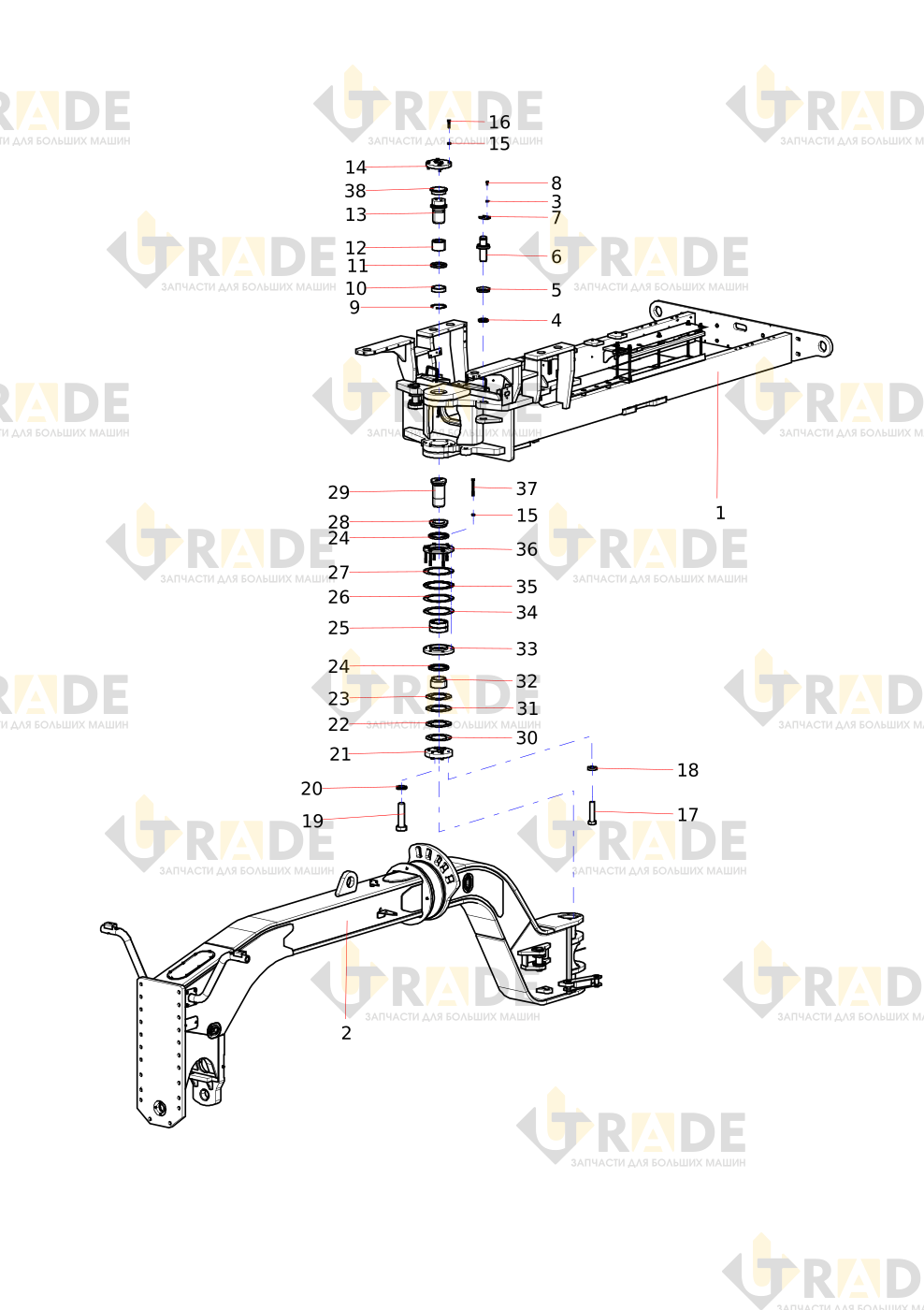

Взрыв-схема узла «Рама машины в сборе» Sany STG170C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
43 из 85- Задняя рама
- Передняя рама
- Шайба
- Кольцо
- Пылезащитное кольцо
- Вал штифта
- Болт
- Гидроцилиндр натяжения
- Стопорное кольцо
- Уплотнительное кольцо
- Гильза
- Втулка
- Верхний штифтовой вал
- Верхняя соединительная пластина
- Высокопрочная шайба для стальной конструкции
- Болт
- Болт
- Шайба
- Болт
- Шайба
- Нижняя соединительная пластина
- Регулировочная площадка δ0.2
- Регулировочная площадка δ1
- Подшипник качания
- Уплотнительное кольцо
- Регулировочная прокладка δ0,5
- Регулировочная площадка δ0.1
- Распорная втулка
- Нижний штифтовой вал
- Регулировочная площадка δ0.1
- Регулировочная прокладка δ0,5
- Распорная втулка
- Регулировочная площадка δ0.2
- Регулировочная площадка δ1
- Нижний фланец
- Верхний фланец
- Болт
- Пружинная шайба
- Шайба
- Болт
- Верхняя втулка вала
- Болт
- Верхняя перегородка
Ещё 42 позиций состава и артикулы — после регистрации.
