Sany STG170C-8S — Рабочее устройство
Автогрейдер· 56 позиций в составе· 3 моделей

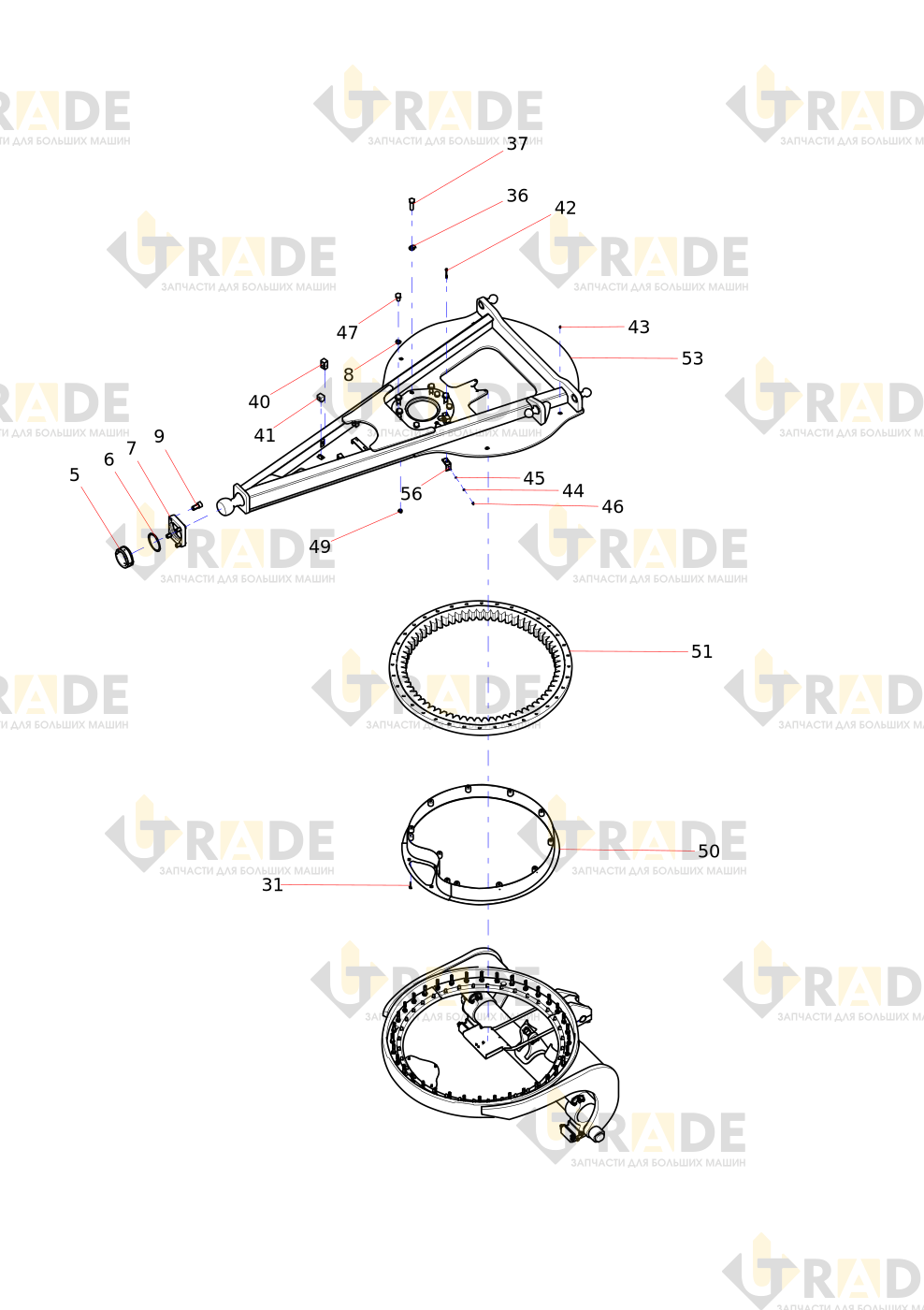

Взрыв-схема узла «Рабочее устройство» Sany STG170C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Высокопрочная шайба для стальной конструкции
- Болт
- Высокопрочная шайба для стальной конструкции
- Болт
- Наружное кольцо сферического подшипника скольжения
- Головка форсунки
- Пластина сиденья
- Пружинная шайба
- Втулка
- Винт
- Вал штифта
- Регулировочная прокладка
- Регулировочная прокладка
- Шайба
- Шлицевая гайка
- Седло пружины
- Регулировочная прокладка I
- Износостойкая пластина
- Шибер
- Пружинная шайба
- Болт
- Втулка (II)
- Гидроцилиндр натяжения
- Седло пружины
- Регулировочная прокладка
- Распорная втулка
- Шайба
- Болт
Ещё 28 позиций состава и артикулы — после регистрации.
