Sany STG170C-8S — Капот в сборе
Автогрейдер· 42 позиций в составе· 2 моделей

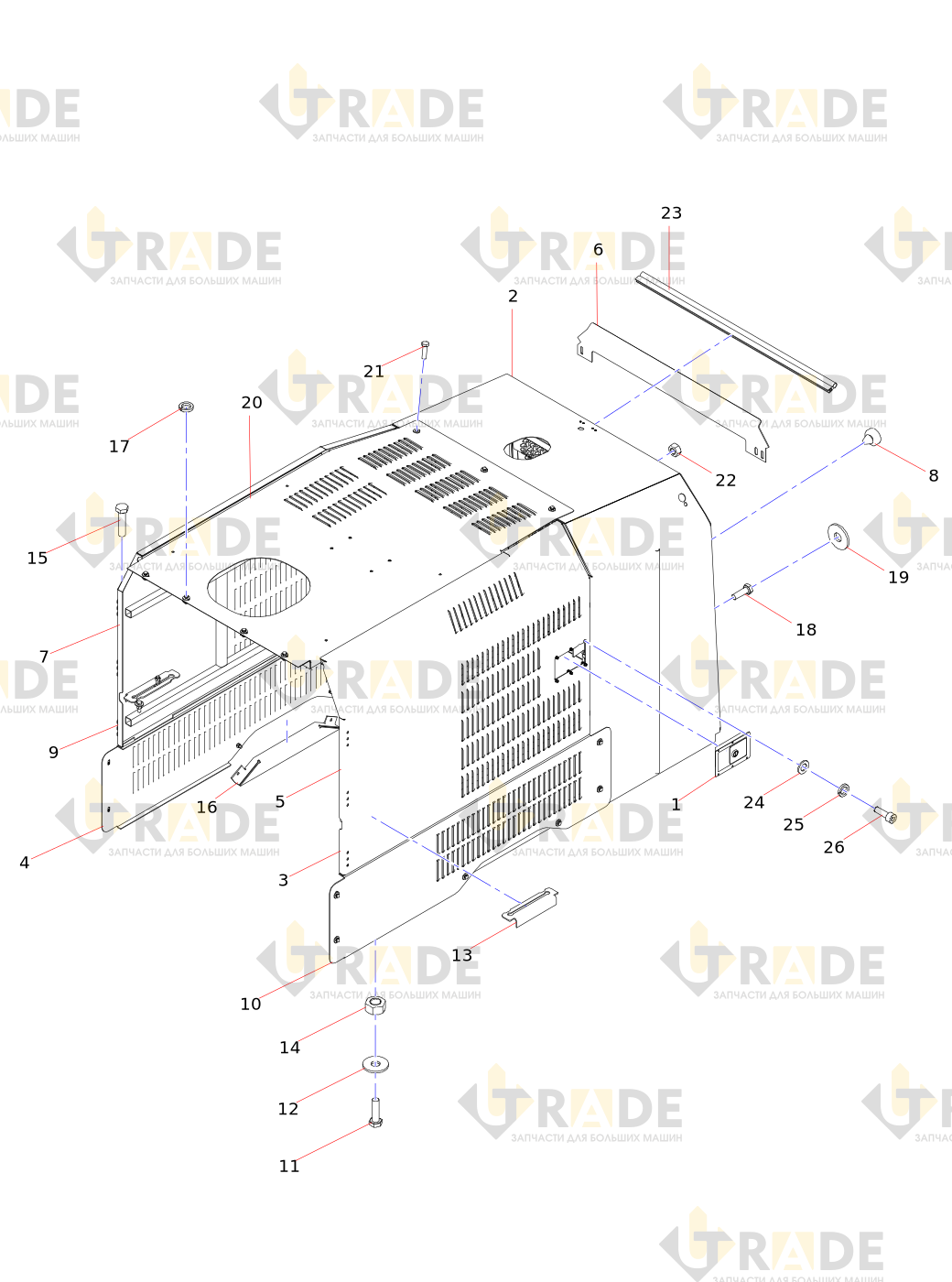

Взрыв-схема узла «Капот в сборе» Sany STG170C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Дверной замок
- Сварной шов задней крышки
- Правая сварная деталь отбойника
- Правый защитник
- Сварной элемент правой двери
- Верхний ветровой щиток
- Сварной элемент левой двери
- Демпфирующая резиновая накладка
- Левая сварная деталь отбойника
- Левый щит
- Болт
- Шайба
- Сварной элемент тяги двери
- Гайка
- Болт
- Шарнир
- Пружинная шайба
- Болт
- Шайба
- Сварной элемент верхней крышки
- Болт
Ещё 21 позиций состава и артикулы — после регистрации.
