Sany SSP80 — Загрузочная воронка в сборе
Асфальтоукладчик· 32 позиций в составе· 1 моделей

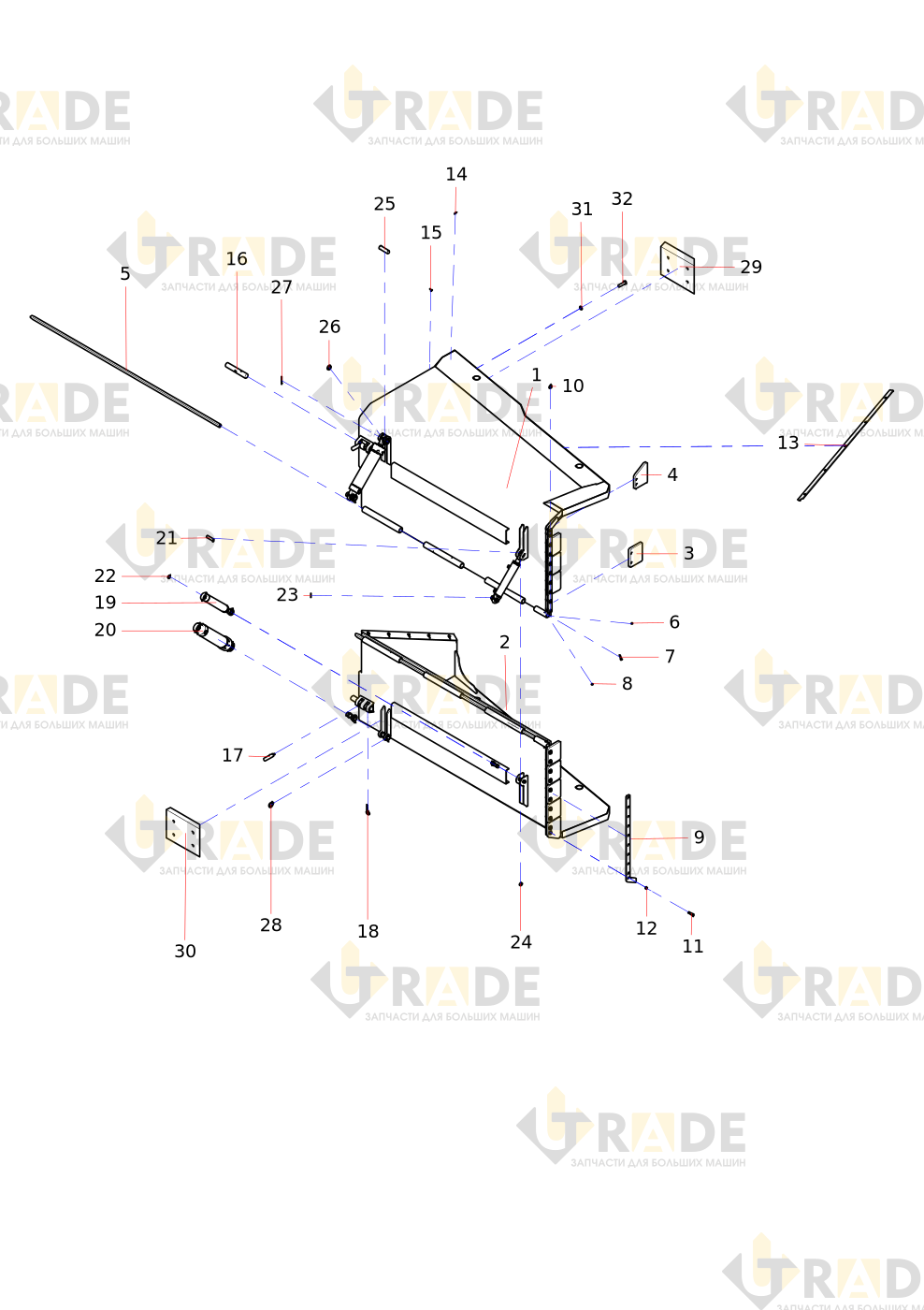

Взрыв-схема узла «Загрузочная воронка в сборе» Sany SSP80: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Сварка правого бункера
- Сварка левого бункера
- Зажатый резиновый лист 1
- Зажатый резиновый лист
- Длинный штифтовой вал
- Шайба
- Болт
- Гайка
- Нажимная планка
- Шайба
- Болт
- Гайка
- Шайба
- Регулировочная пластина
- Болт
- Вал стопорного штифта
Ещё 16 позиций состава и артикулы — после регистрации.
