Sany SSP80 — Крепление боковой двери в сборе
Асфальтоукладчик· 48 позиций в составе· 1 моделей

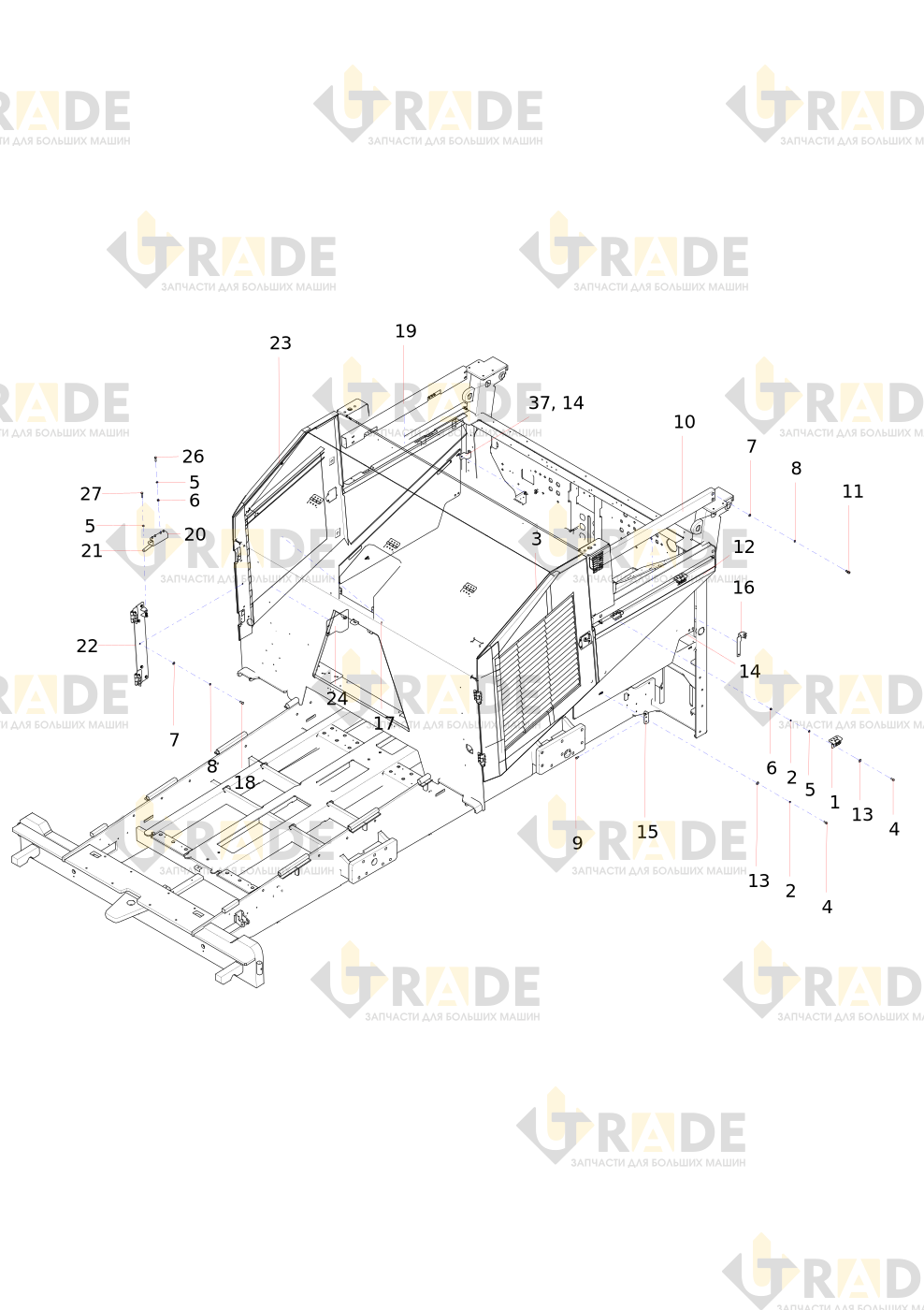

Взрыв-схема узла «Крепление боковой двери в сборе» Sany SSP80: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Шарнир
- Пружинная шайба
- Сварка левой боковой двери
- Болт
- Шайба
- Гайка
- Шайба
- Пружинная шайба
- Болт
- Винт
- Левая монтажная балка
- Шайба
- Левая маленькая боковая дверь
- Правая нижняя перегородка
- Монтажная пластина нижней перегородки
- Газовая пружина
- Кронштейн для крепления перегородки
- Болт
- Правая монтажная балка
- Ограничительная направляющая рельс
- Тяговая штанга
- Монтажная панель правой боковой двери
- Сварка правой боковой двери
- Болт
Ещё 24 позиций состава и артикулы — после регистрации.
