Sany SSP80 — 8-метровое винтовое распределительное устройство
Асфальтоукладчик· 78 позиций в составе· 1 моделей
Взрыв-схема узла «8-метровое винтовое распределительное устройство» Sany SSP80: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

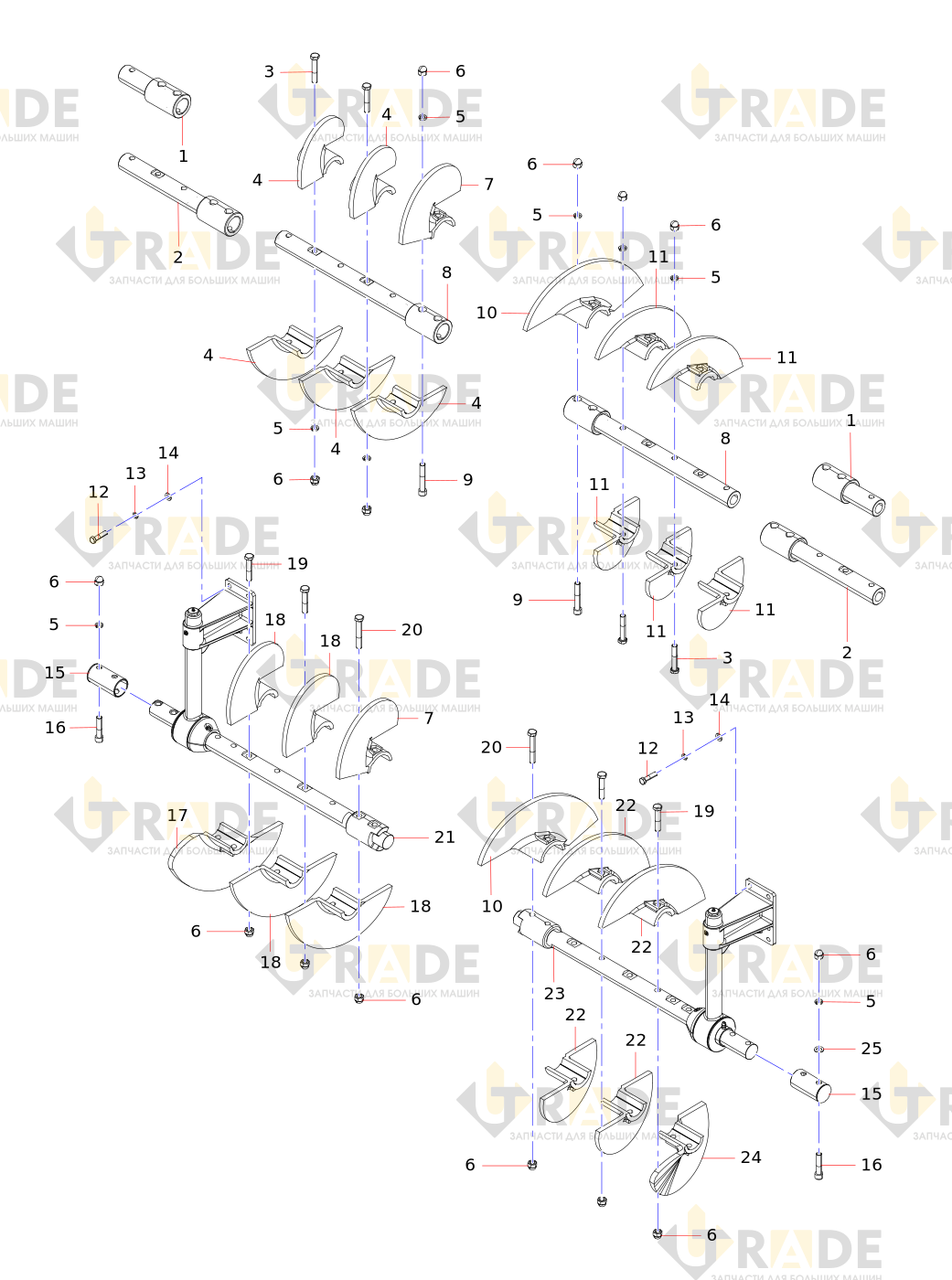

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Удлинительный вал 590
- Удлинительный вал 310
- Болт
- Φ360 правостороннее лезвие
- Пружинная шайба
- Правосторонний соединительный нож 480
- Гайка
- Удлинительный вал 870
- Винт
- Левый поворотный соединительный нож 480
- Φ360 левостороннее лезвие
- Болт
- Пружинная шайба
- Защитная втулка вала
- Шайба
- Φ480 правостороннее лезвие
- Винт
- Φ420 правостороннее лезвие
- Болт
- Болт
- Левый 1255 спиральный вал
- Φ420 левостороннее лезвие
- Правый 1255 винтовой вал
- Φ480 Левостороннее лезвие
- Шайба
- Соединительная пластина
- Втулка торца вала
- Левый 2333 спиральный вал
- Левый 1075 спиральный вал
- Болт
- Болт
- Болт
- Винт
- Болт
- Φ420 правосторонний соединительный нож
- Винт
- Тяга 1810узел
- Специальное лезвие
- Стопорное кольцо торца вала
Ещё 39 позиций состава и артикулы — после регистрации.
