Sany SSP80 — Устройство для правильного перемещения (Накагава)
Асфальтоукладчик· 50 позиций в составе· 1 моделей

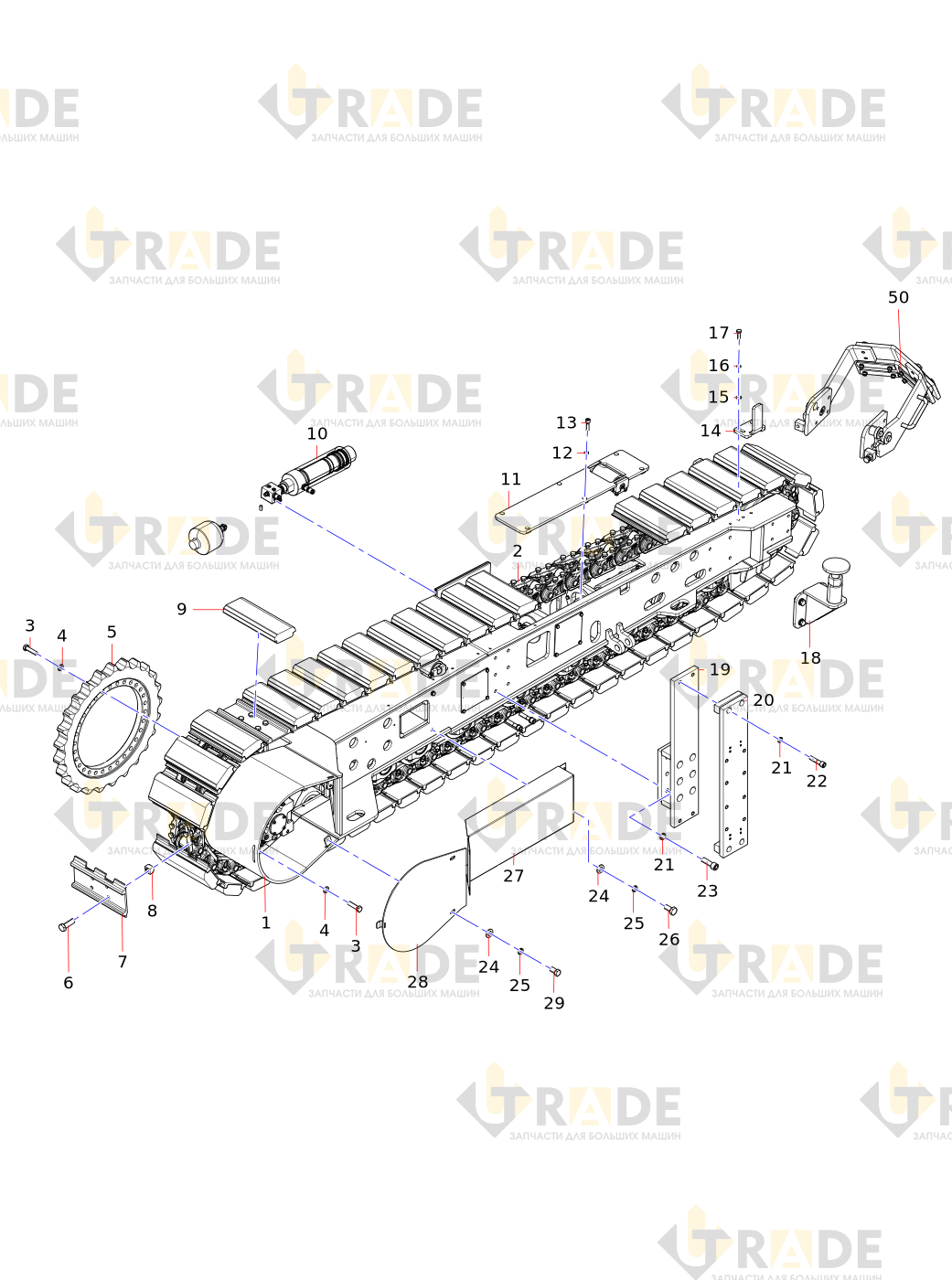

Взрыв-схема узла «Устройство для правильного перемещения (Накагава)» Sany SSP80: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Правая рама (Nakagawa)
- Сборка цепной гусеницыузел
- Болт
- Шайба
- Цепное колесо (Чжунчуань)
- Болт
- Башмак для гусениц
- Гайка
- Башмак для гусениц
- Натяжное устройство в сбореузел
- Крышка в сбореузел
- Пружинная шайба
- Винт
- Брызговик
- Шайба
- Пружинная шайба
- Правая опора бункераузел
- Болт
- Рама пластины поддержки
- Направляющая пластина
- Пружинная шайба
- Винт
- Винт
- Шайба
- Болт
Ещё 25 позиций состава и артикулы — после регистрации.
