Sany SRSC4545H1 — Схема тормозной системы с радиатором
Ричстакер· 81 позиций в составе
Взрыв-схема узла «Схема тормозной системы с радиатором» Sany SRSC4545H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

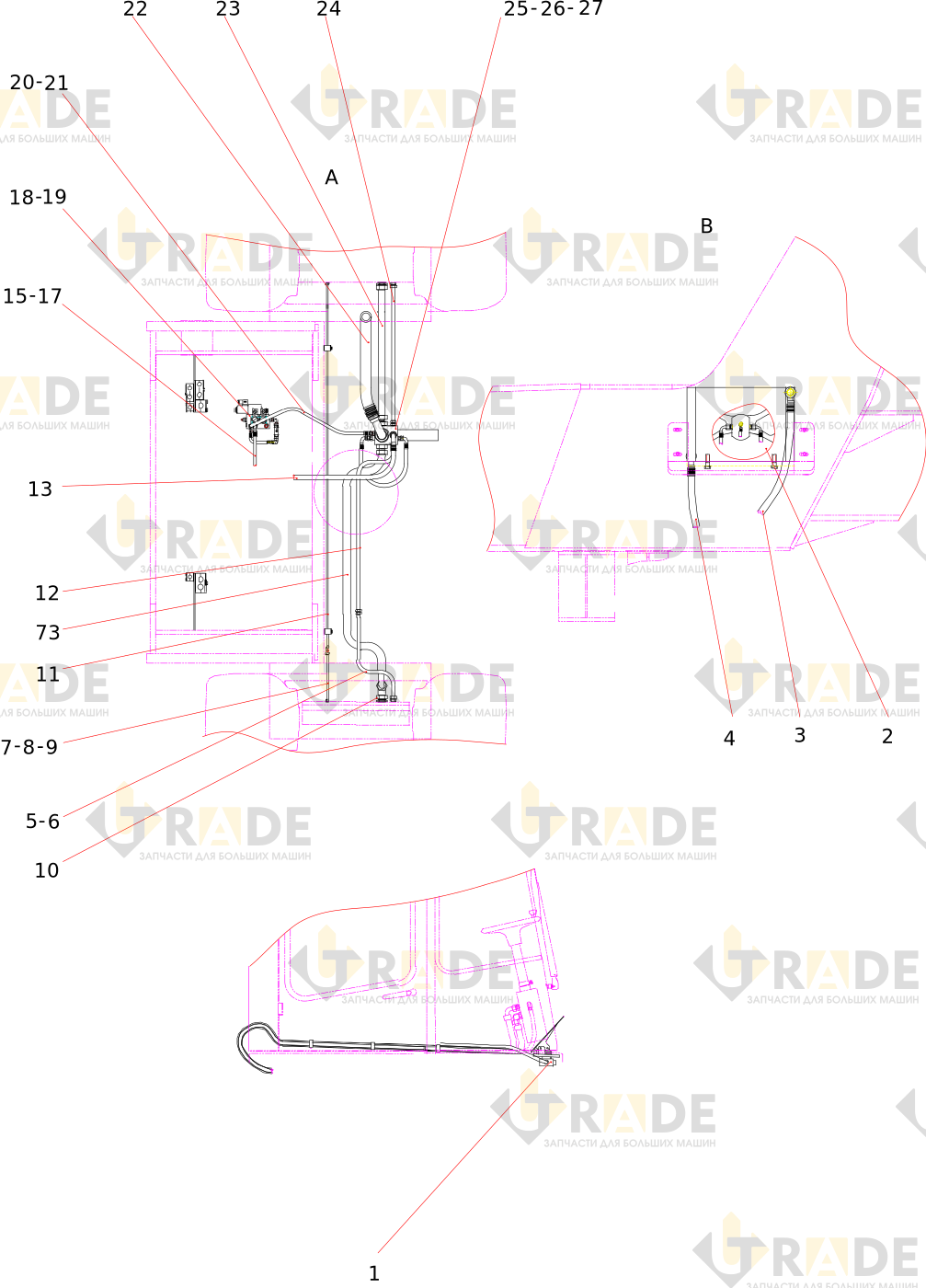

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- Сборочный чертеж тормозного клапанаузел
- Устройство радиатора в сбореузел
- Резиновая труба в сборе
- Резиновая труба в сборе
- Стальная труба
- Торцевое проходное соединение
- Стальная труба
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Торцевое проходное соединение
- Резиновая труба в сборе
- Стальная труба
- Стальная труба
- Стыковое прямое укороченное резьбовое соединение
- Резиновая труба в сборе
- Система масляных фильтров под давлениемузел
- Торцевое проходное соединение
- Болт
- Блок тормозных клапановузел
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Сборка маслосборного блокаузел
- Монтажная пластина
- Винт
- Манометрическое соединение
- Резиновая труба в сборе
- Узел большого аккумулятораузел
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба
- Фланец для всасывания масла
- Резиновая труба в сборе
- О-образное кольцо
- Опорная пластина шланга для правой опоры цепи
- Блок клапанов переключения охлажденияузел
