Sany SRSC4545H1 — Сборка стрелы
Ричстакер· 74 позиций в составе

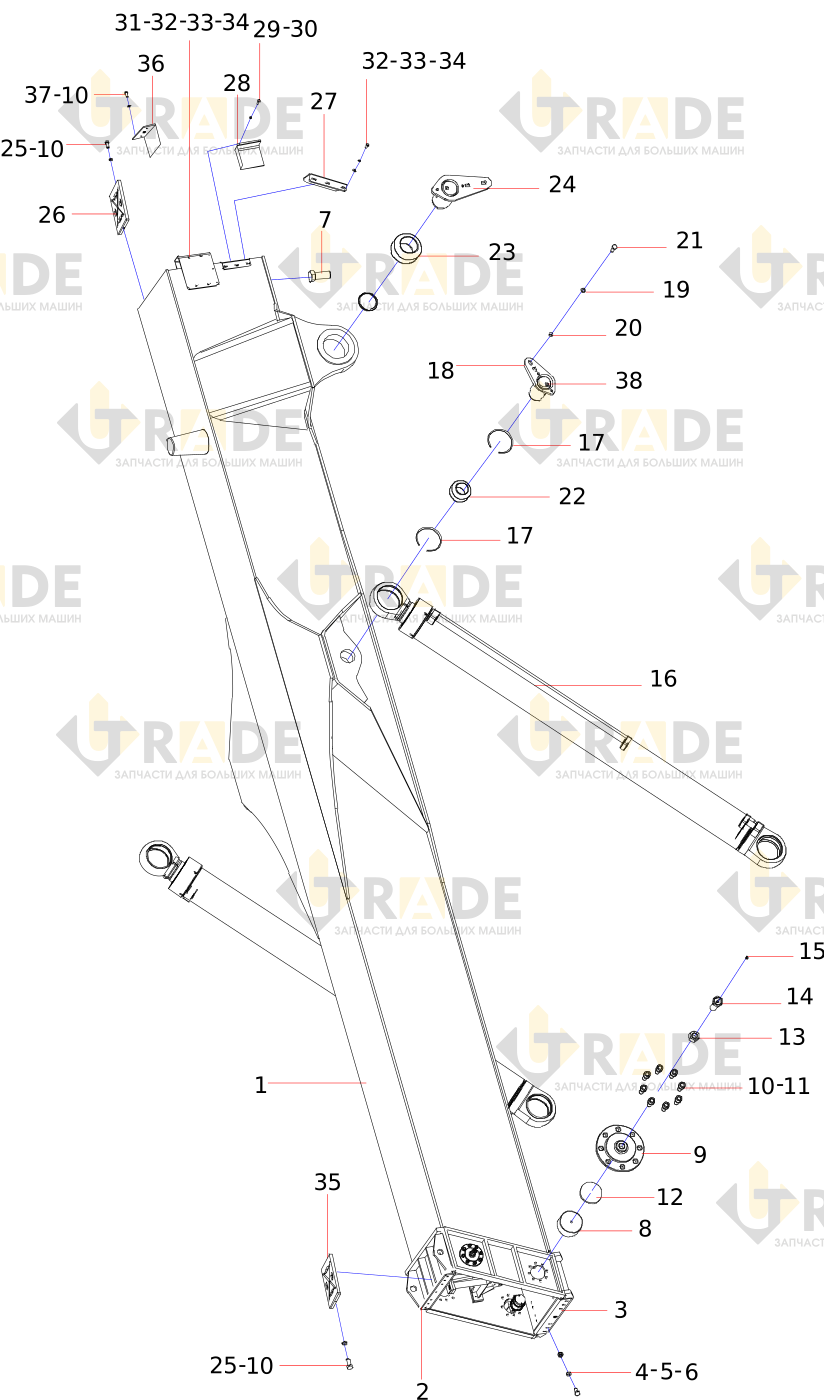

Взрыв-схема узла «Сборка стрелы» Sany SRSC4545H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 74- Основная секция стрелы
- Верхняя перегородка
- Нижняя перегородка
- Болт
- Пружинная шайба
- Гайка
- Болт масляной чашки (2)
- Боковой скользящий блок
- Держатель
- Пружинная шайба
- Боковая прокладка скользящего блока
- Винт
- Масленка
- Гайка
- Болт масляной чашки (1)
- Цилиндр шагаузел
- Стопорное кольцо
- Вал цилиндра шага в сборе
- Высокопрочная шайба для стальной конструкции
- Пружинная шайба
- Подшипник скольжения
- Болт
- Подшипник скольжения
- Задняя ось в сборе
- Болт
- Нижний ползун в сборе
- Рама поддержки
- Дождевая обложка для датчика
- Винт
- Пружинная шайба
- Монтажная пластина датчика перемещения
- Болт
- Шайба
- Пружинная шайба
- Верхний ползун в сбореузел
- Задняя перегородка
- Болт
