Sany SRSC4545H1 — Передний мост
Ричстакер· 131 позиций в составе
Взрыв-схема узла «Передний мост» Sany SRSC4545H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

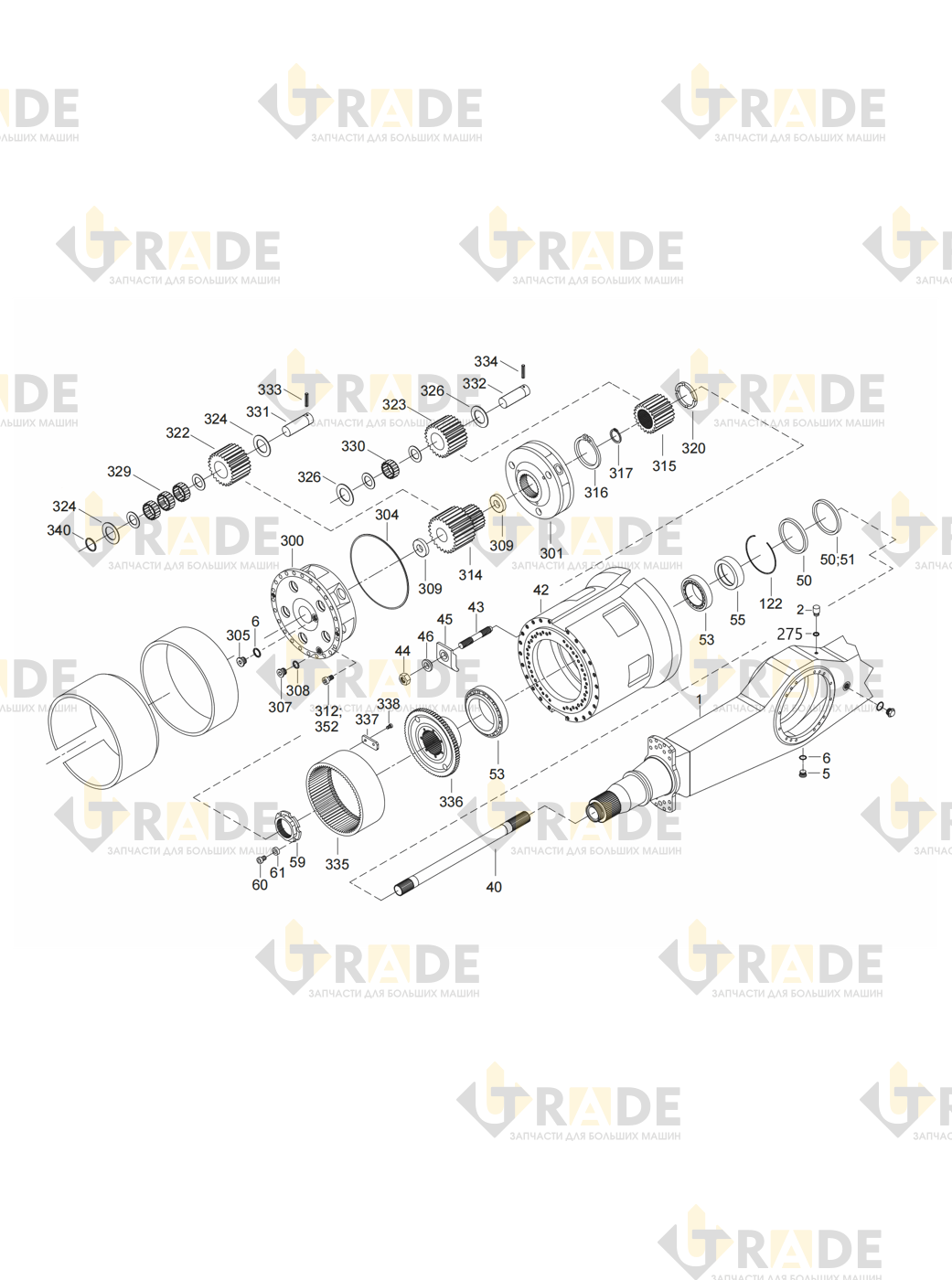

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
66 из 131- Корпус оси
- Полуось
- Ступица колеса
- Пробка для слива масла
- Уплотнительное кольцо
- Дыхательный клапан
- Гайка
- Шпилька
- Нажимная планка
- Уплотнительное кольцо
- Уплотнительное кольцо
- Головка форсунки
- кольцо
- конический роликовый подшипник
- Гайка
- Шестигранные болты
- кольцо
- Пружинное стопорное кольцо
- тормозной диск
- тормозной стальной лист
- Поршень
- шестигранный винт
- Обсадная колонна
- лоток для кронштейна
- O-образное кольцо
- Шестигранные болты
- Корпус оси
- Корпус оси
- Уплотнительное кольцо
- Уплотнительное кольцо
- О-образное кольцо
- О-образное кольцо
- О-образное кольцо
- Шестигранные болты
- Уплотнительное кольцо
- Шестигранные болты
- болт с шестигранной головкой
- уплотнение зеркала
- Спиральная пробка
- Уплотнительное кольцо
- Пробка-болт
- Уплотнительное кольцо
- Соединение
- Выпускной клапан
- Трубка
- Шестигранные болты
- нажимная пружина
- Диск
- кожух планетарного редуктора
- планетарный кронштейн
- O-образное кольцо
- Пробка-болт
- Заглушка
- Уплотнительное кольцо
- Упорное кольцо
- Солнечная шестерня
- Шестигранные болты
- Солнечное колесо
- Пружинное стопорное кольцо
- Пружинное стопорное кольцо
- Шайба
- Планетарная передача
- Планетарная передача
- Шайба
- Шайба
- Игольчатый Подшипник
Ещё 65 позиций состава и артикулы — после регистрации.
