Sany SRSC4545H1 — Рама в сборе
Ричстакер· 54 позиций в составе
Взрыв-схема узла «Рама в сборе» Sany SRSC4545H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

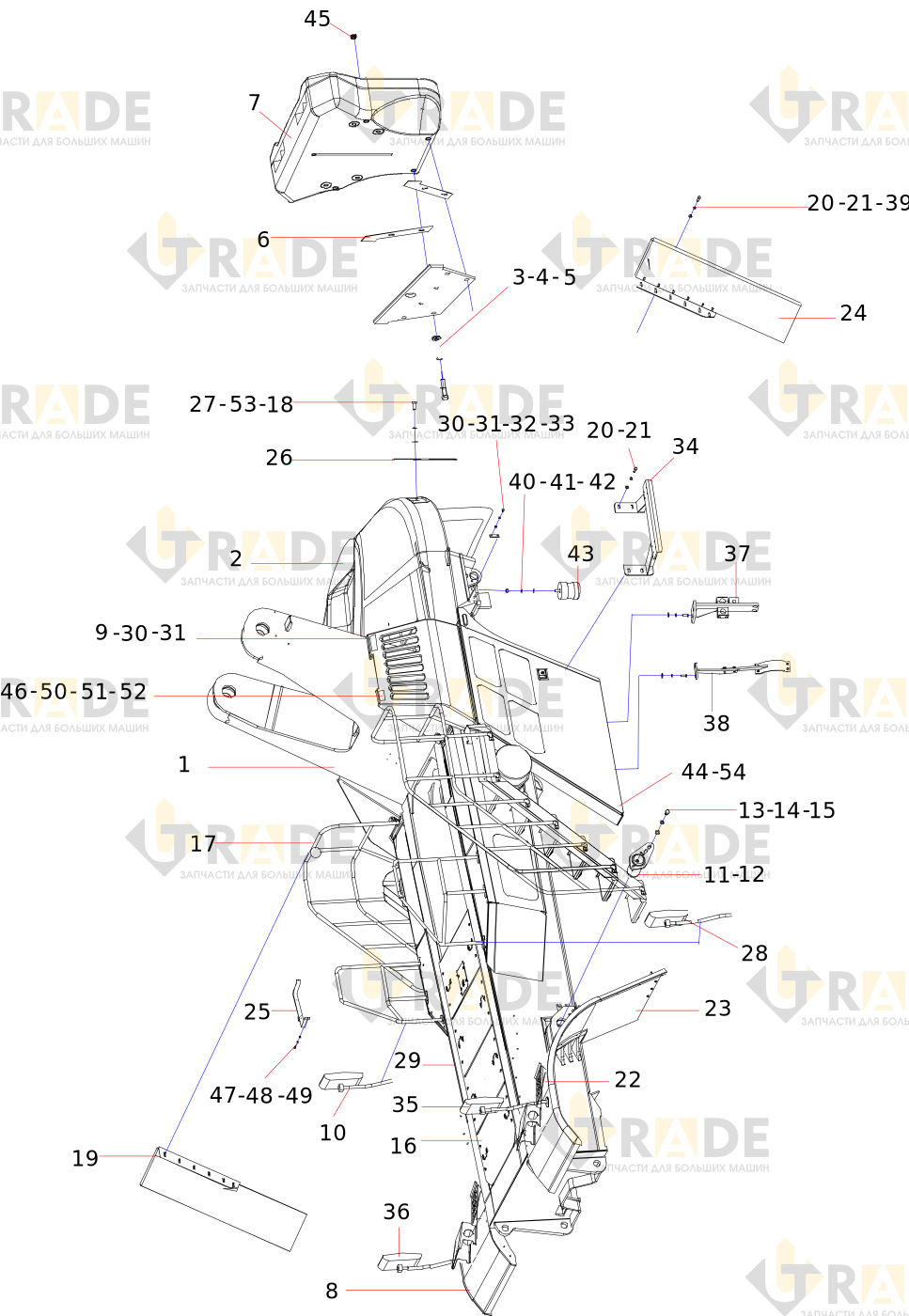

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Сварка группы корпуса рамы
- Система верхнего противовесаузел
- Пружинная шайба
- Болт
- Шайба
- Подстилка
- Нижний противовес
- Крыло (правое)узел
- Болт
- Зеркало заднего вида
- Масленка
- Вал цилиндра шага в сборе
- Болт
- Пружинная шайба
- Шайба
- Крышка в сбореузел
- Стремянка для прохода в сбореузел
- Шайба
- Заднее крыло (правая сторона)узел
- Шайба
- Пружинная шайба
- Задняя крышка
- Крыло (левое)узел
- Заднее крыло (левая сторона)узел
- Кронштейн водомасляного сепаратора
- Монтажная пластина заднего фонаря
- Зеркало заднего вида
Ещё 27 позиций состава и артикулы — после регистрации.
