Sany SCM2000C-8S — Верхний брезент
Фреза· 50 позиций в составе· 1 моделей

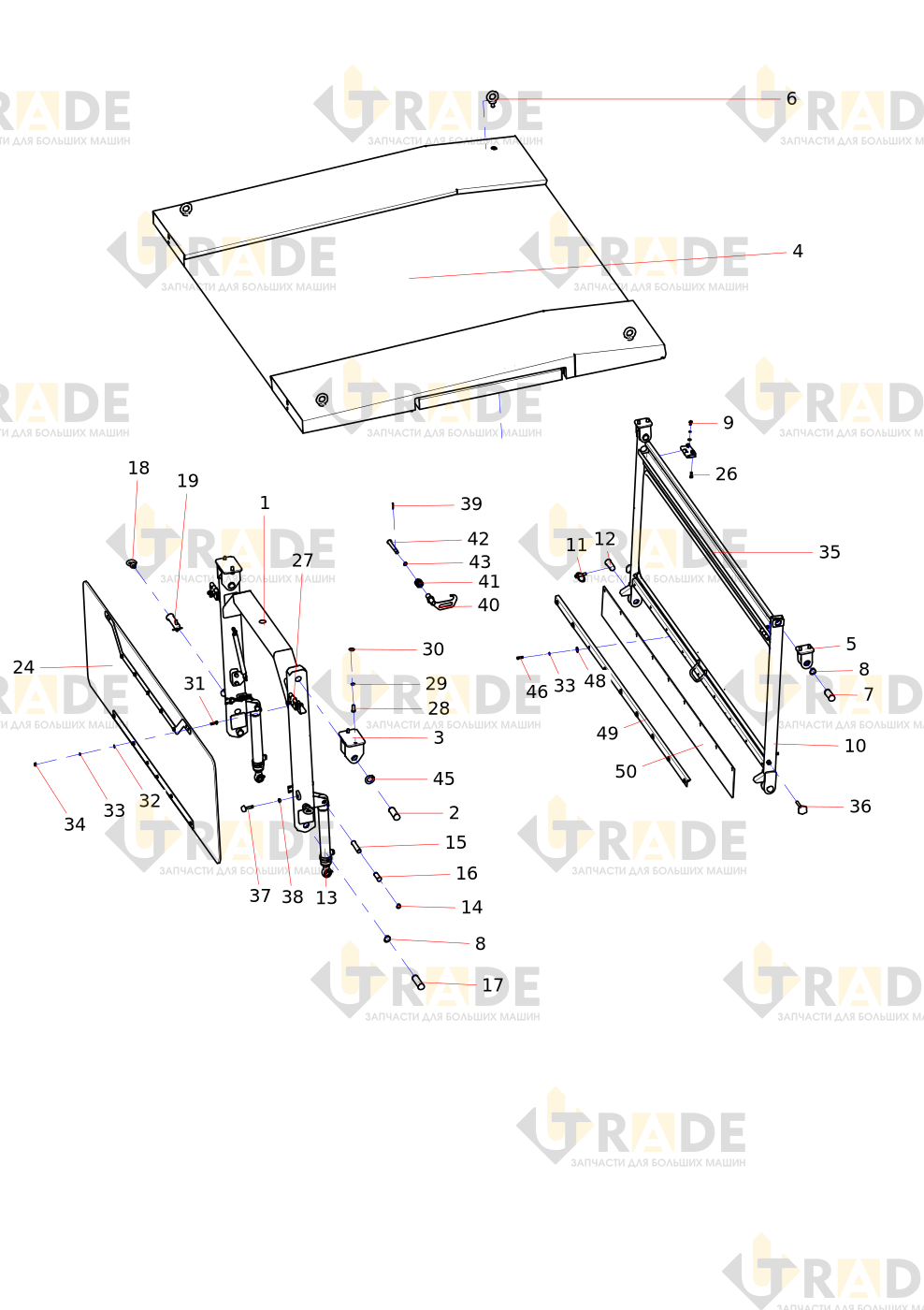

Взрыв-схема узла «Верхний брезент» Sany SCM2000C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Задний верхний аутригер
- Вал штифта
- Заднее соединительное сиденье
- Боковой брезент верхнего брезента в сбореузел
- Переднее соединительное сиденье
- Рым-винт
- Вал штифта
- Стопорное кольцо
- Болт
- Сварка передней опоры
- Стальной штифт
- Вал штифта
- Цилиндр верхнего навесаузел
- Стопорное кольцо
- Вал штифта
- Вал штифта
- Вал штифта
- Рым-винт
- Седло пружины
- Нижний выступ
- Болт
- Пружинная шайба
- Шайба
- Заднее ветровое стекло в сбореузел
- Газовая пружина
Ещё 25 позиций состава и артикулы — после регистрации.
