Sany SCM2000C-8S — Деталь крышки
Фреза· 47 позиций в составе· 1 моделей
Взрыв-схема узла «Деталь крышки» Sany SCM2000C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

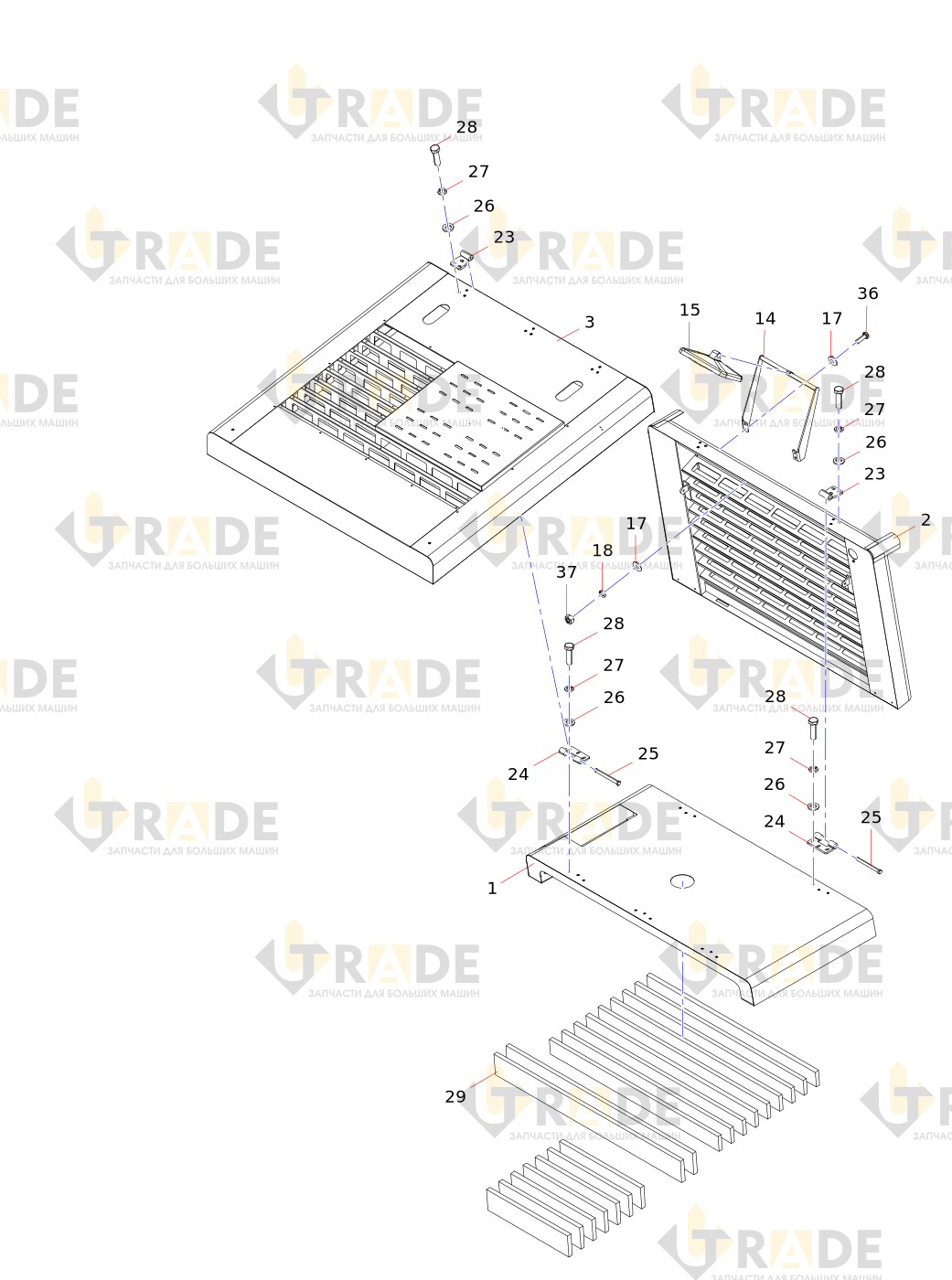

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Сварка компонента соединительной крышки
- Приварка средней крышки
- Сварка задней крышки
- Газовая пружина
- Пружинная шайба
- Гайка
- Стопорное кольцо
- Стопорное кольцо
- Вал штифта
- Открывающий цилиндрузел
- Вал штифта
- Седло пружины
- Переходной кронштейн
- Сварка фиксированной стойки
- Зеркало заднего вида в сборе
- Замок капота
- Шайба
- Пружинная шайба
- Болт
- Ручка
- Пружинная шайба
- Винт
- Сиденье на петлях
- Шарнирное сиденье Ⅱ
Ещё 23 позиций состава и артикулы — после регистрации.
