Sany SCM2000C-8S — Подъемная рама в сборе
Фреза· 47 позиций в составе· 1 моделей
Взрыв-схема узла «Подъемная рама в сборе» Sany SCM2000C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

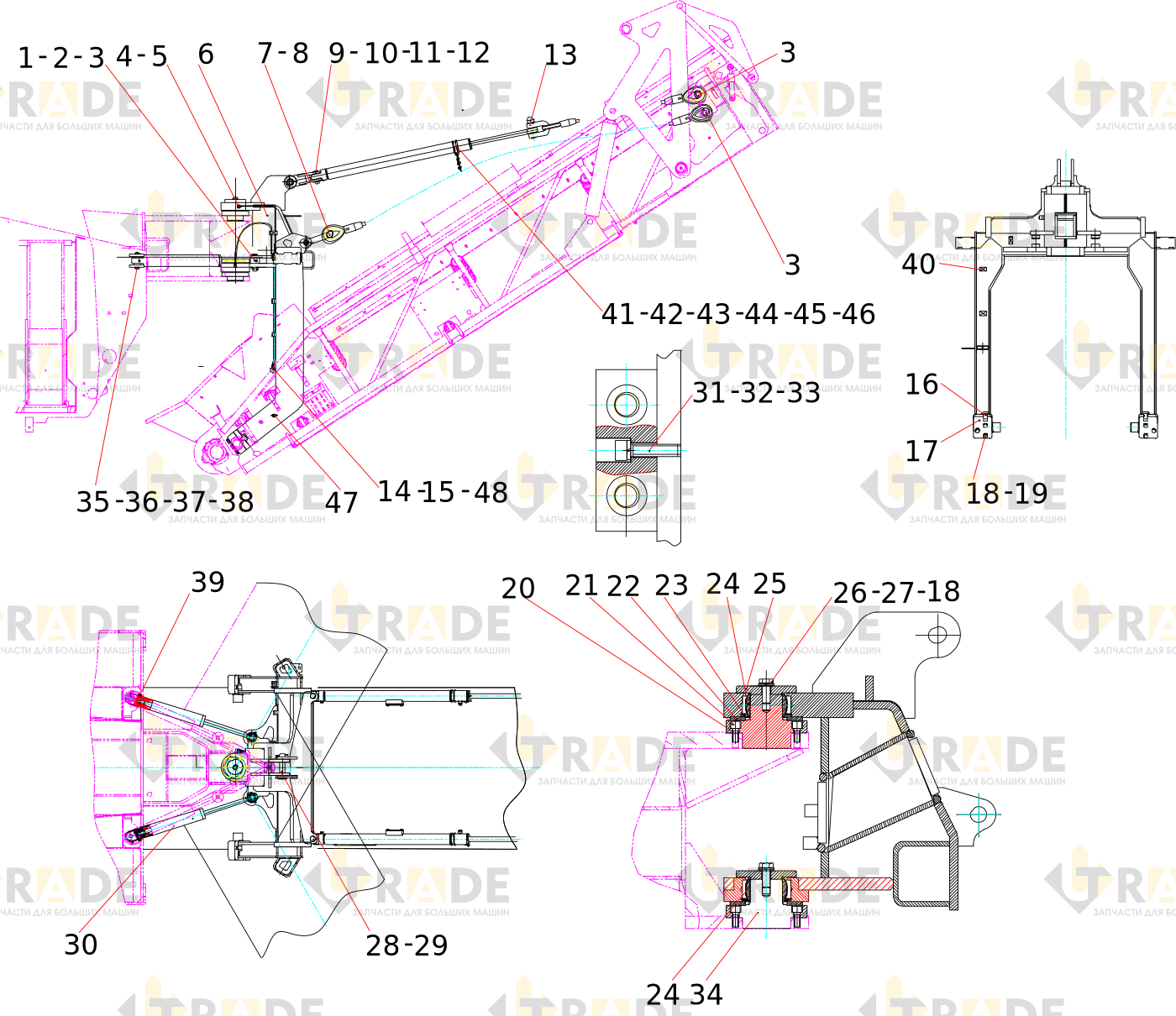

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Шайба
- Седло пружины
- Резиновая труба
- Резиновый шланг
- Сварка подъемных рам
- Сковывать
- Главный цилиндр подачи материалаузел
- Безопасный стальной канат
- Вал штифта
- Распорная втулка
- Соединительная пластина цилиндра подачи материала
- Подъемный трос
- Масленка
- Резиновая труба
- Блок гаек
- Блок вала
- Пружинная шайба
- Болт
- Винт
- Верхний штифтовой вал
- Шайба
- Стопорное кольцо
- Шарнирный подшипник
- Перекрышка
