Sany SCM2000C-8S — Первичный питатель
Фреза· 33 позиций в составе· 1 моделей
Взрыв-схема узла «Первичный питатель» Sany SCM2000C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

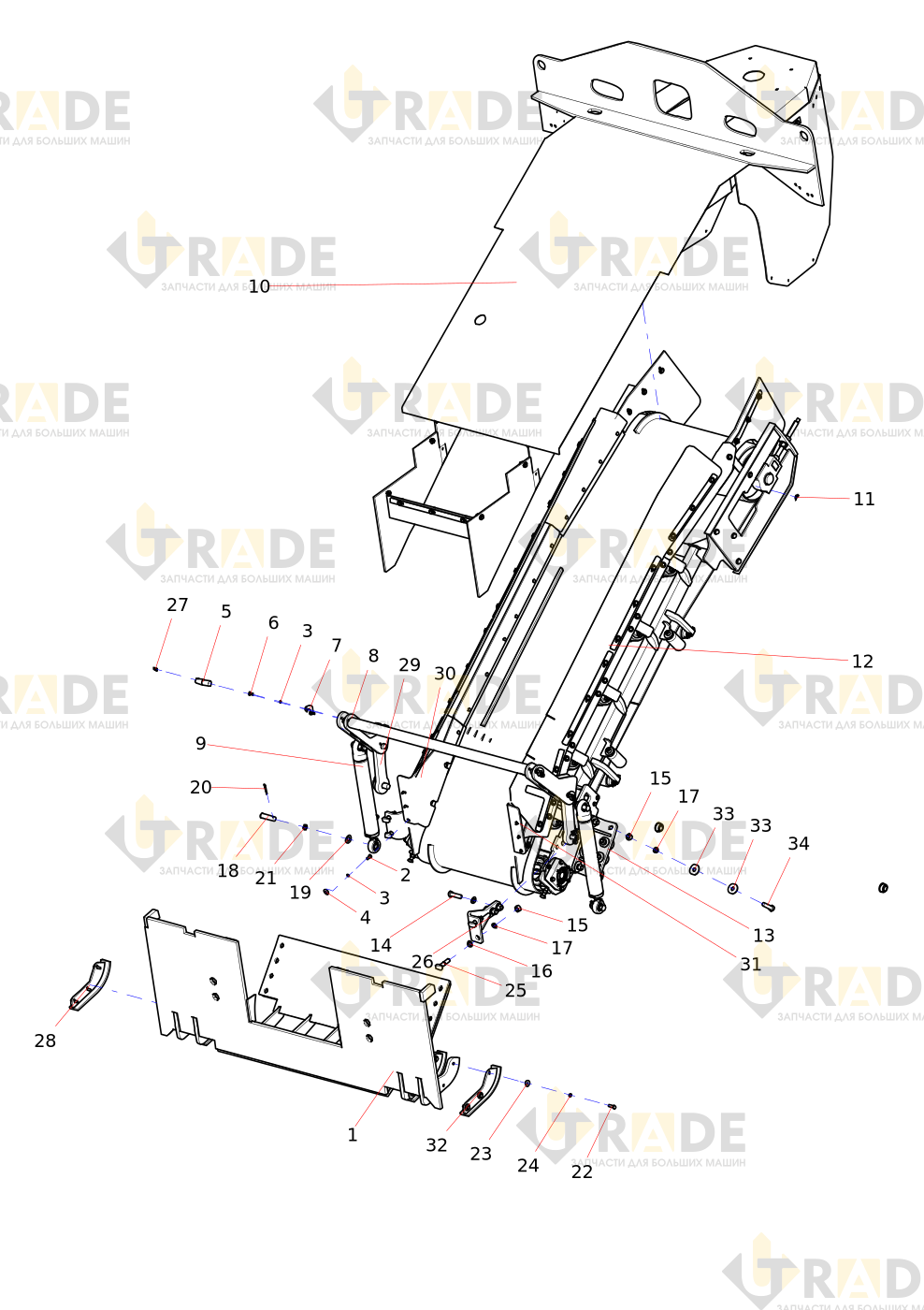

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Градуированная балка
- Болт
- Пружинная шайба
- Шайба
- Болт
- Гидроцилиндр натяжения
- Двойная вилка
- Подъемный цилиндрузел
- Пылезащитное уплотнениеузел
- Масленка
- Ленточный конвейерузел
- Соединительная пластина в сборе I
- Болт
- Гайка
- Шайба
- Пружинная шайба
- Вал штифта
Ещё 16 позиций состава и артикулы — после регистрации.
